一加3充電器深度拆解 DASH極速閃充

近期剛發布的一加手機3搭載了最新的充電技術DASH極速閃充，以及相配套的DASH極速閃充電源適配器。一加3使用了驍龍820處理器，竟然沒有使用最新QC3.0快速充電技術，不禁讓我們對這個DASH極速閃充電源適配器產生了興趣。

為此，我們拿到了一臺一加手機3的原裝充電器，拆開它一探究竟，DASH極速閃充到底是何方神圣？

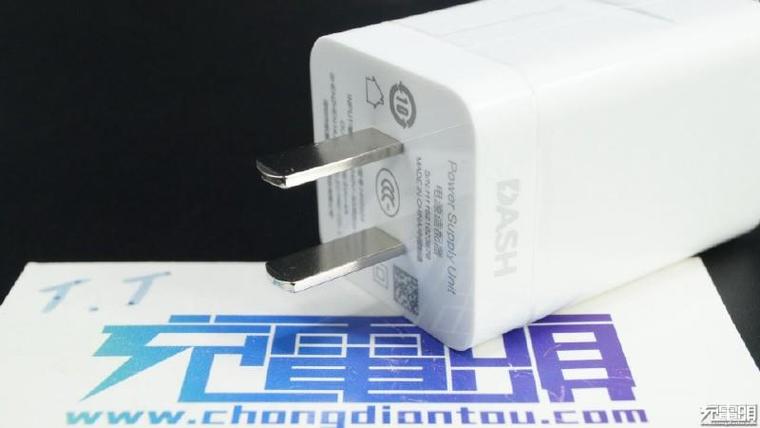

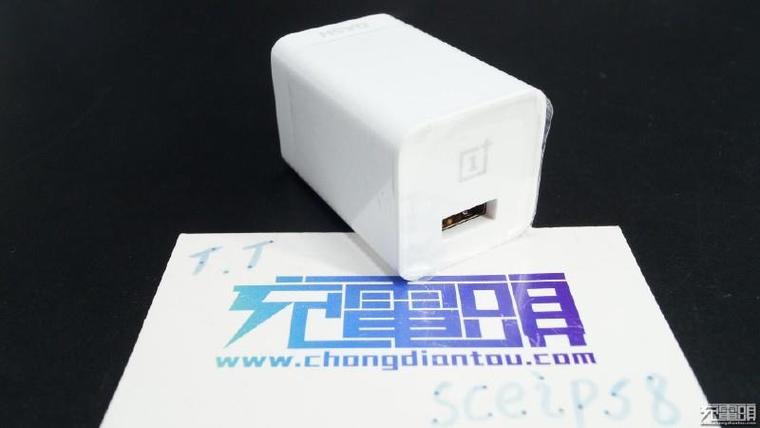

拋光的塑料外殼手感與顏值兼具，這個電源拿在手上體積比市面常見手機電源略大，也很有分量。

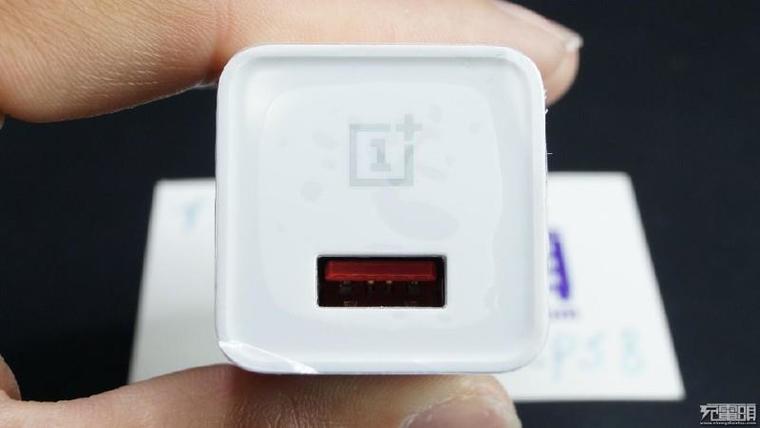

在USB插座上方絲印有一加的LOGO。

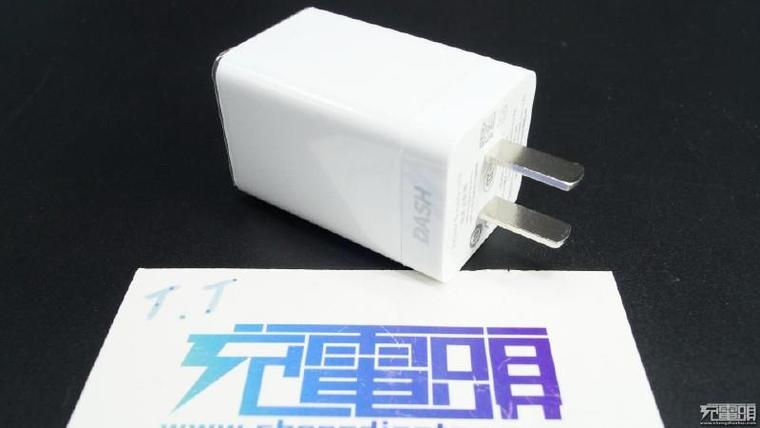

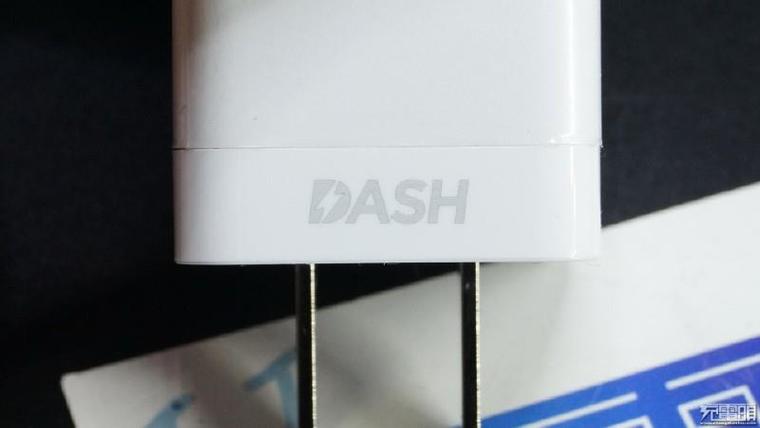

DASH極速閃充LOGO放在非常顯眼的位置。

20W的輸出功率相比較市面的QC3.0電源輸出功率毫不示弱。

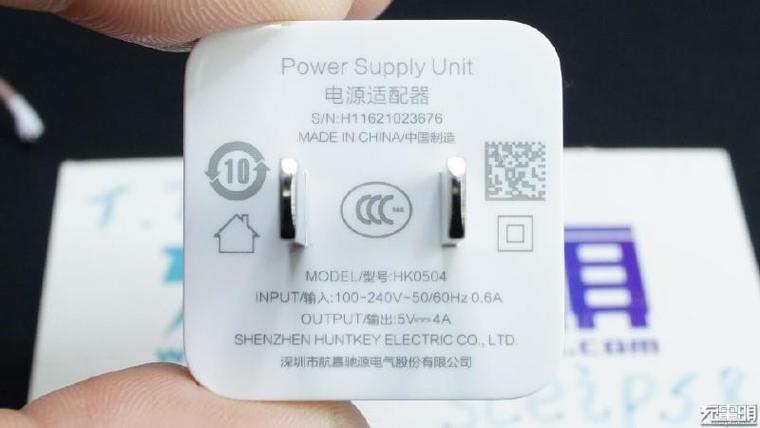

我們手上拿到的一加手機3充電器型號為HK0504，輸入100-240V，支持全球?qū)挿娋W(wǎng)；輸出為5V 4A。由深圳市航嘉馳源電器股份有限公司制造。此外，銘牌處還有CCC認證和產品SN號等信息。

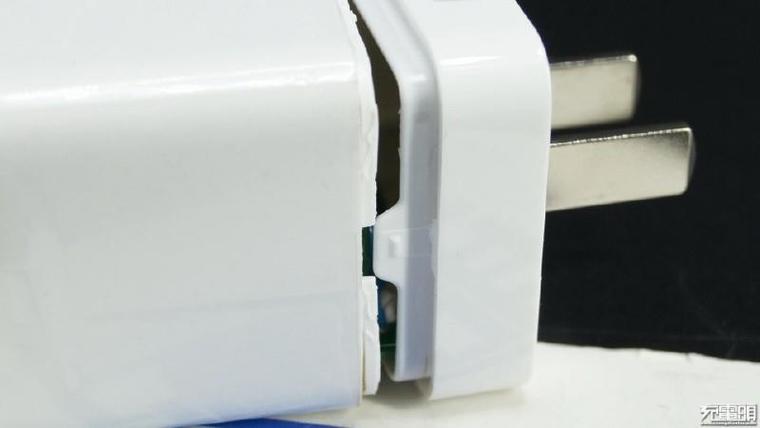

電源外殼采用卡扣與超聲波相結合的固定方式，結合較為緊密沒有經驗的玩家想無損打開有一定難度。

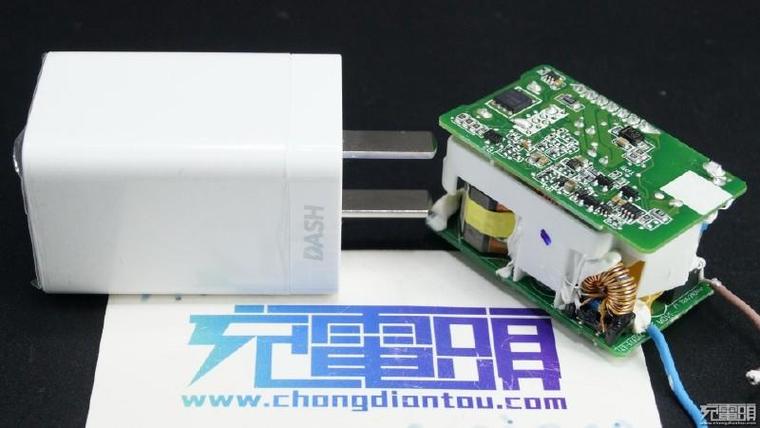

使用美工刀片一不小心還是很完美的打開了外殼。市電插頭部分是采用電線直接焊接的方式與電路板相連。

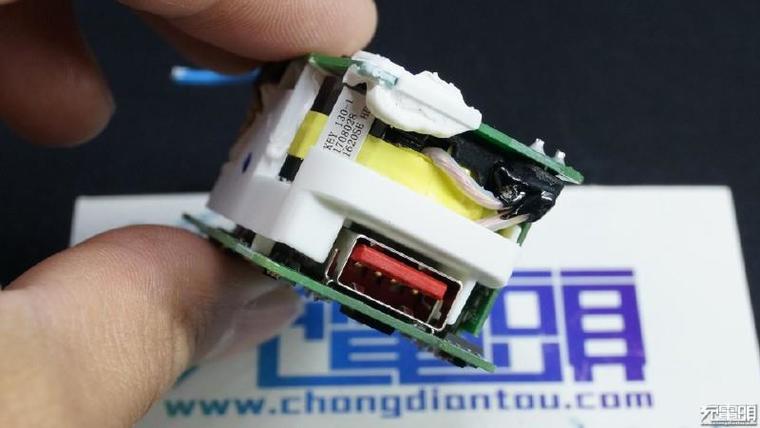

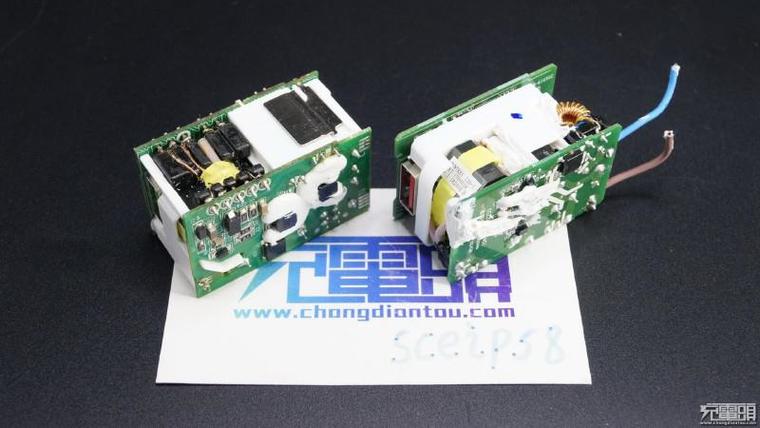

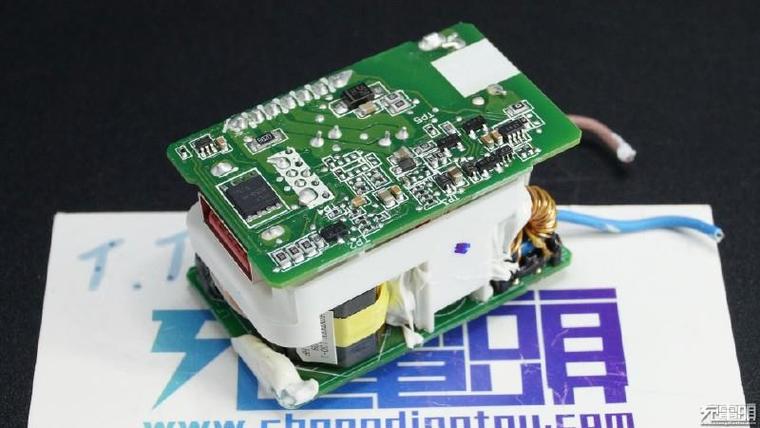

電源四周賞析：3塊PCB呈門字型焊接相連，整體布局緊湊。

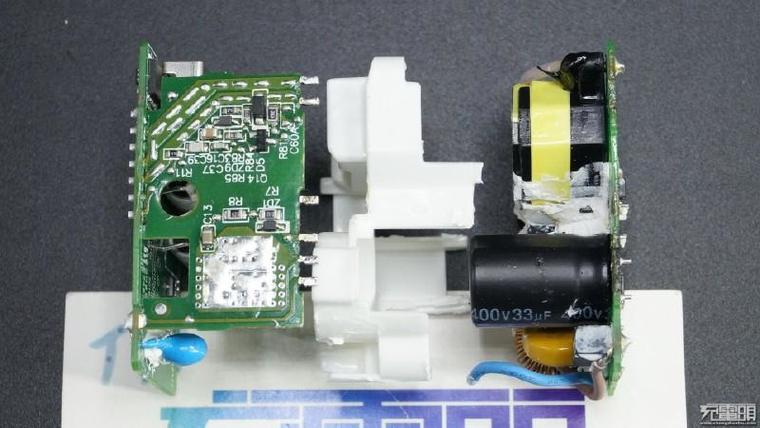

PCB之間使用絕緣塑料做隔離，同時也使用了較多的膠水固定部分元件。

使用烙鐵與吸錫器分離掉電路板。清除掉元件上的膠水著實費了一些功夫。

電源的做工用料非常到位，元件的布局也是經過精心設計，用心可見一斑！

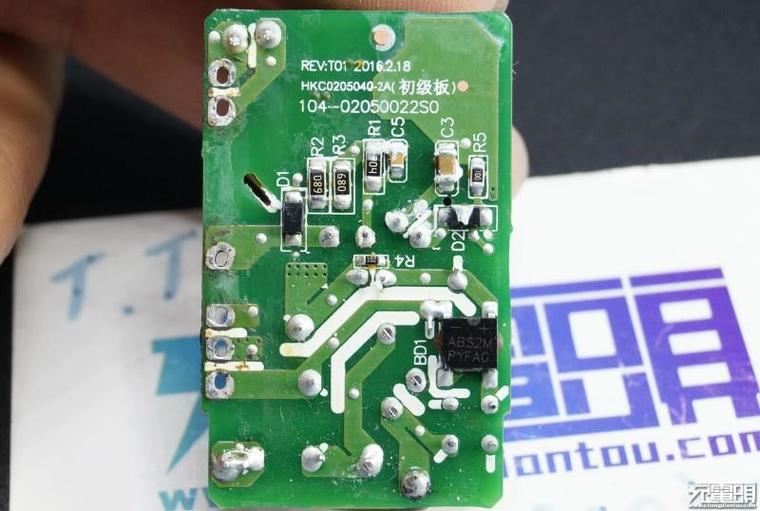

初級板部分背面，元件并不是很多。

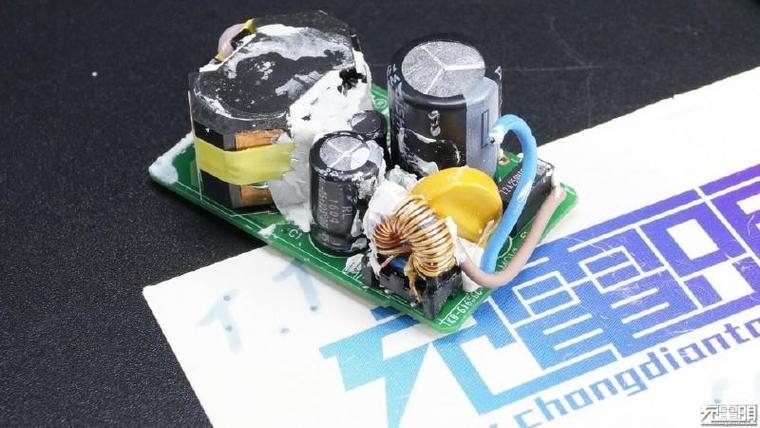

初級板正面，變壓器與高壓電容占據大部分空間。EMI與保護電路也很完善。

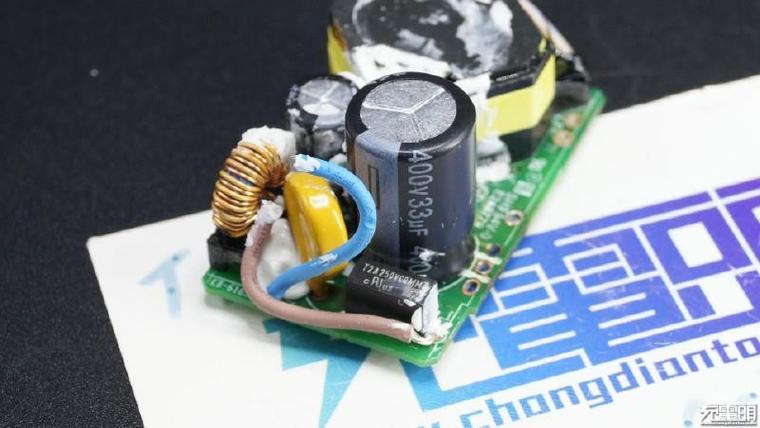

主電容為400V 33微法與6.8微法一大一小并聯，品牌為AiSHi。

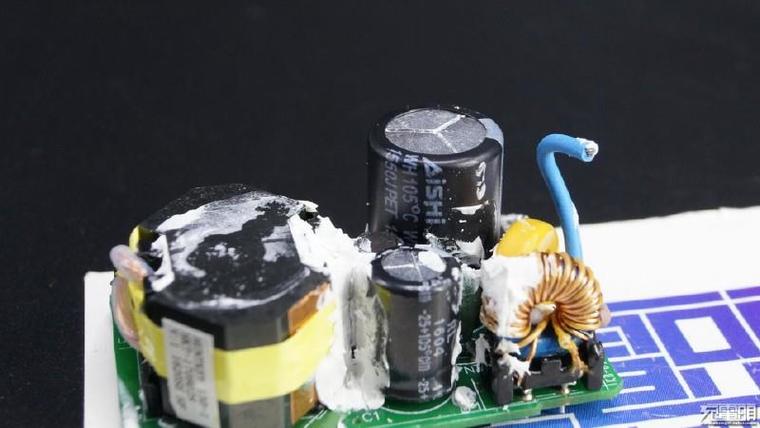

電源為航嘉代工，變壓器貼有代工廠的相關信息與型號。

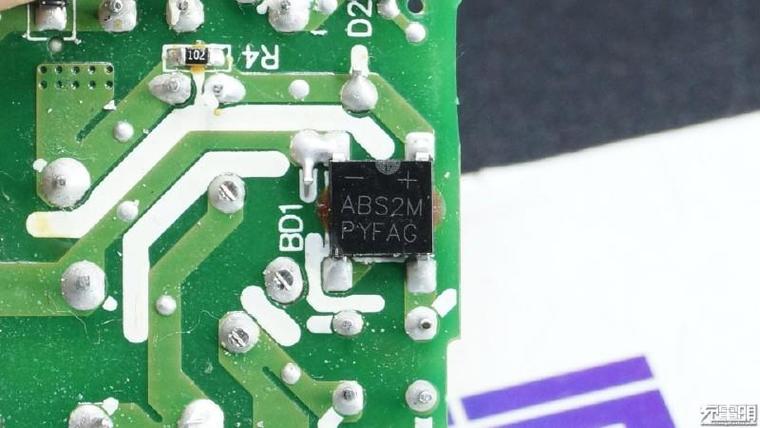

整流橋型號ABS2M。

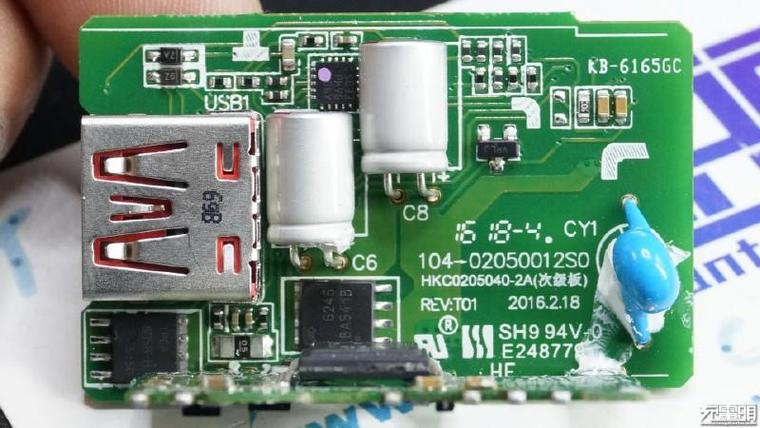

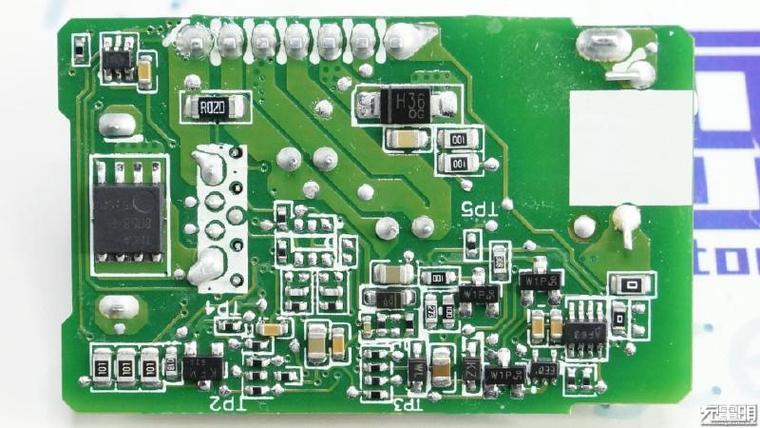

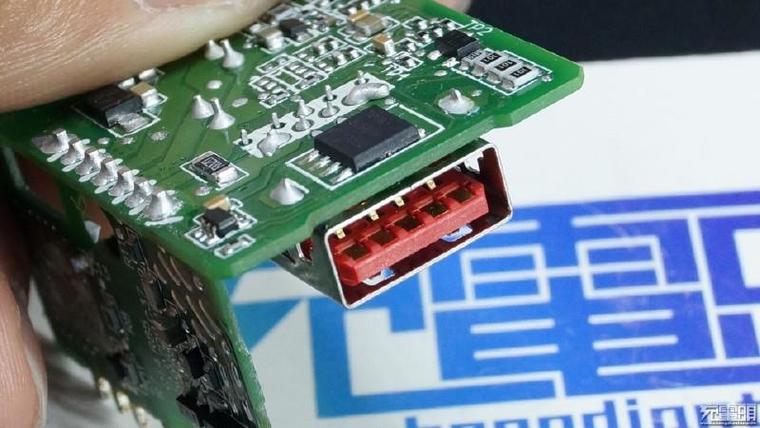

次級板正反面，元件數量大大高于初級板。USB插座的9只針腳只用到了其中的5只。

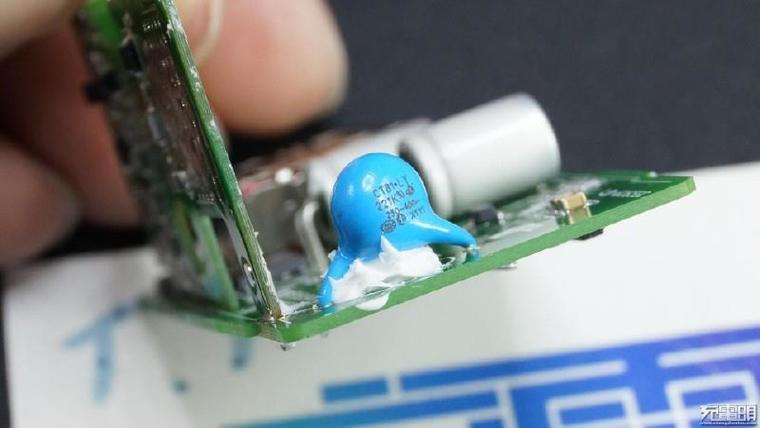

藍色Y電容防止充電時觸摸屏失靈。

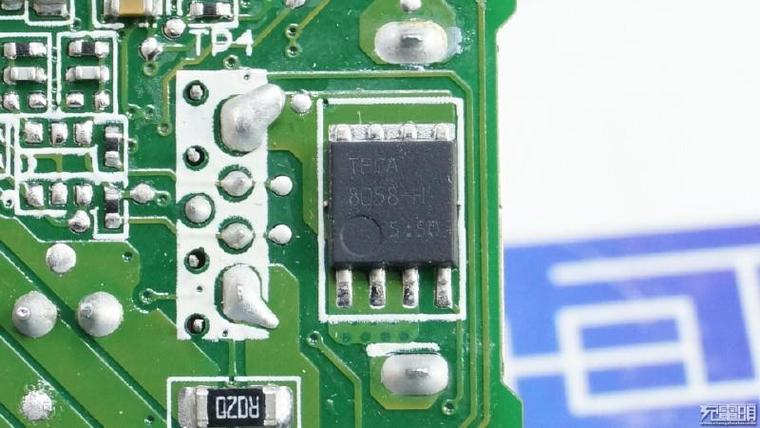

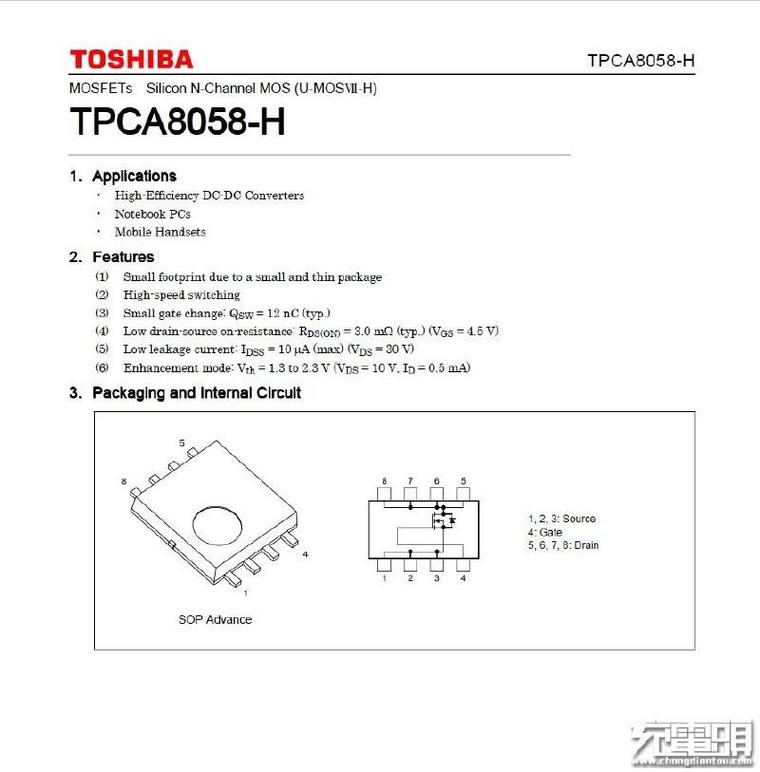

兩枚來自東芝型號為TPCA8058-H N-MOS 30V 38A。

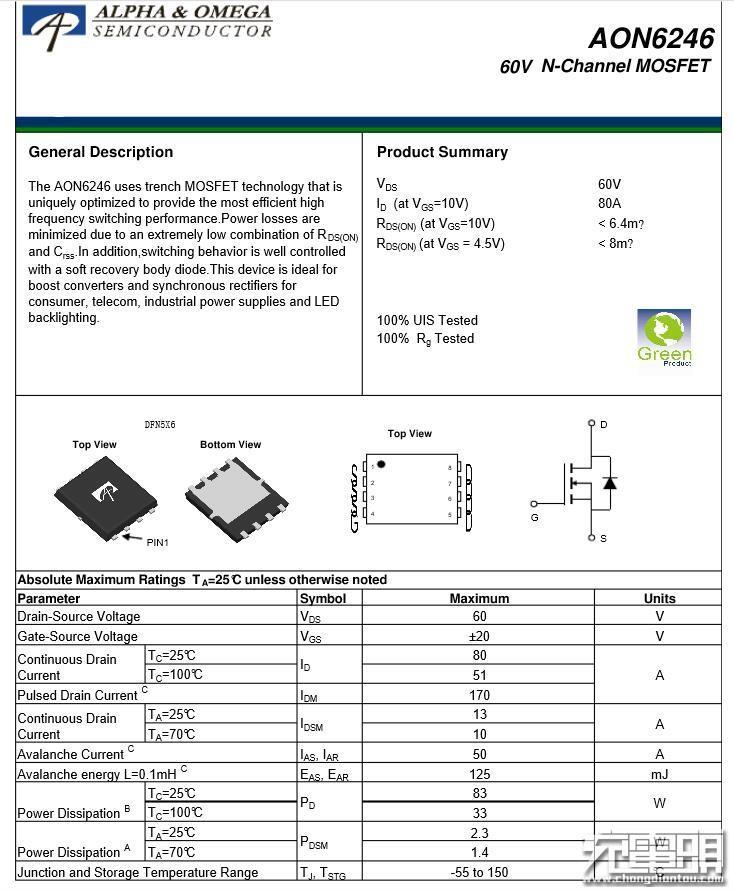

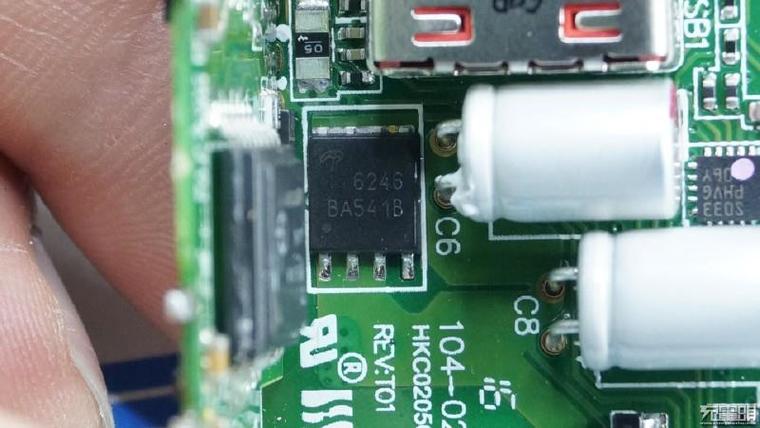

型號為AON6246 N-MOS 60V 80A。

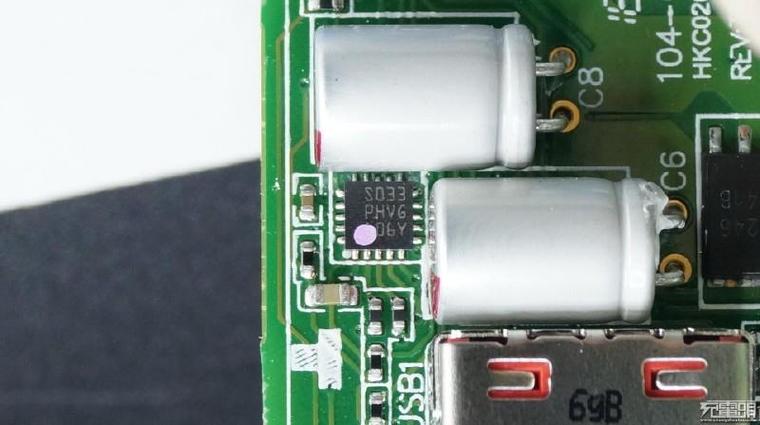

絲印S033-PHVG-606Y的MCU，屬于DASH極速閃充的大腦。

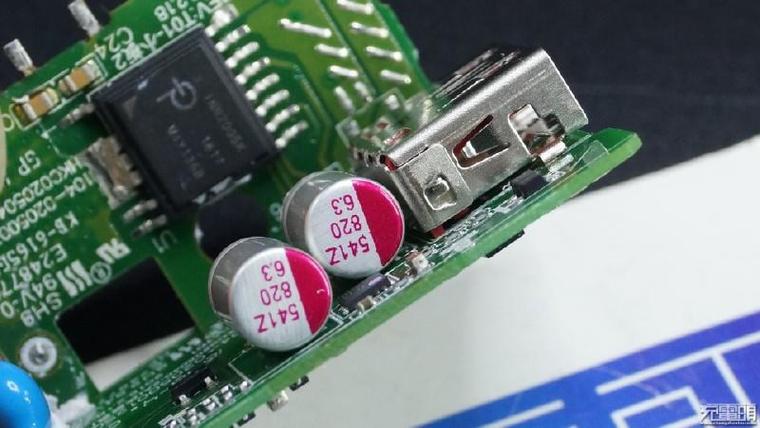

USB輸出濾波采用兩枚6.3V 820微法的固態電容并聯，固態電容的優勢長壽命，不爆漿。

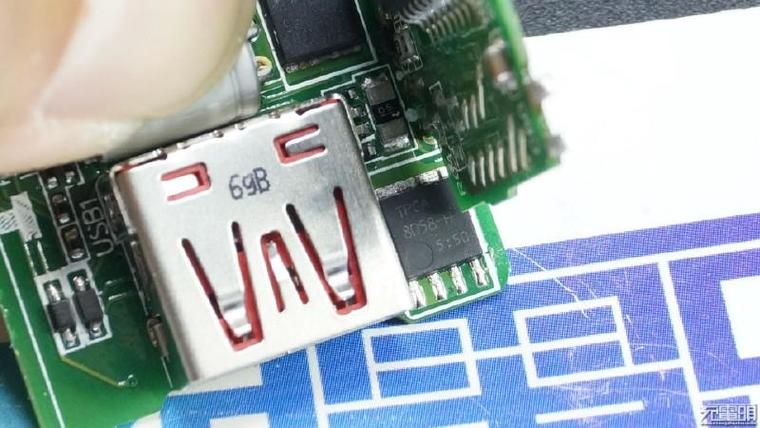

USB插座的硬件結構與USB3.0的極為相似。

USB插座磁鐵可吸。

次級板部分電路一覽。

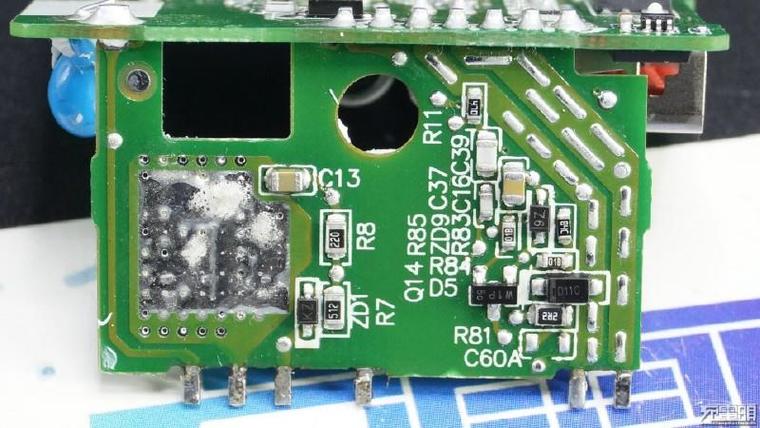

小板2反正面，這塊板上元件稀少，只有一枚比較顯眼的IC，板子另一面敷錫部分是為這枚IC做輔助散熱。

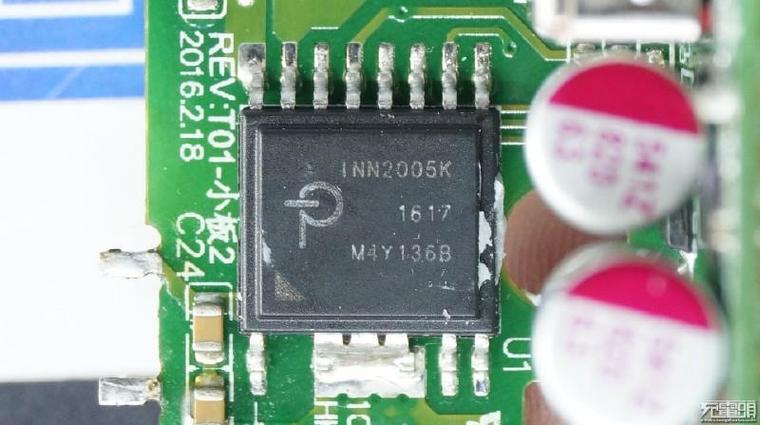

來自Power Integrations的型號為INN2005K，該芯片集成了初級的MOS開關管，初級PWM控制器，次級同步整流控制器，可為集成度非常高，PI INN2005K的功率為20瓦，支持5V4A輸出。

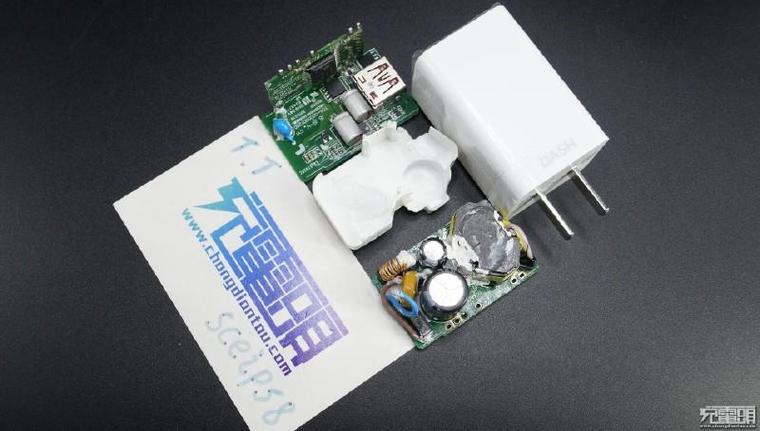

一加手機3充電器全家福。

左為OPPO R9手機的VOOC閃充、右為一加手機3的DASH極速閃充。

拆解總結：

結合之前對OPPO R9充電器的拆解，不難發現，一加手機3充電器無論是內部做工還是技術架構上與VOOC同宗同源。

對此，一加官方也給出了說明，DASH閃充采用了VOOC閃充的核心技術，并且結合了時下主流的Type-C接口，不但能快充，還能正反隨意插。

用戶最關注的好處，則是一加手機3的DASH閃充采用低壓充電，適配器通過USB線輸送電流到手機時，輸出端的電壓跟手機內部電池電壓保持一致，充電效率高，電量損耗小；相比高通的QC2.0/3.0高壓大電流來說，理論上溫度更低。
