半小時充50％！魅藍E充電器拆解：做工贊

魅族在MX5手機上首次揭曉了自家的mCharge快充技能，后續推出的PRO5、PRO6、MX6手機也都將標配這一技能作為主打賣點。

這次魅藍E系列新機發布會上，首次將mCharge應用到魅藍家族，揭曉了一款最新的18W快充電源適配器，型號為UP0920。

相對于前面兩款快充電源適配器，這款內部結構有何不一樣，下面充電頭網帶來了首發拆解。

官方宣傳電池容量為3100mAh的魅藍E可在30分鐘內充滿50%的電量。

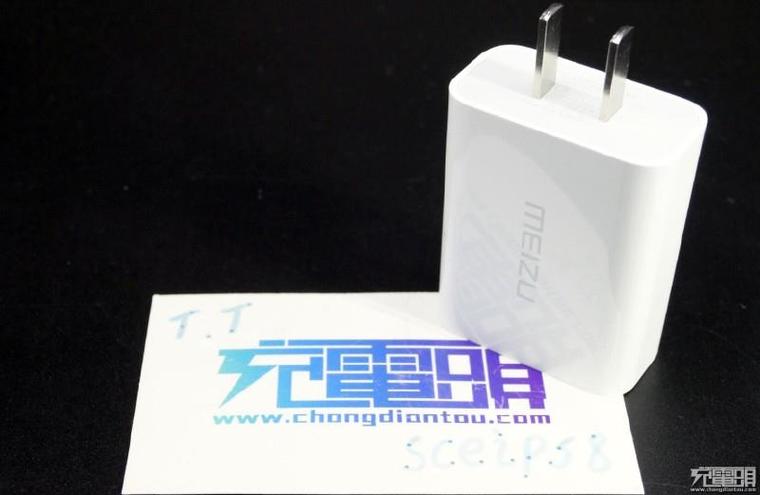

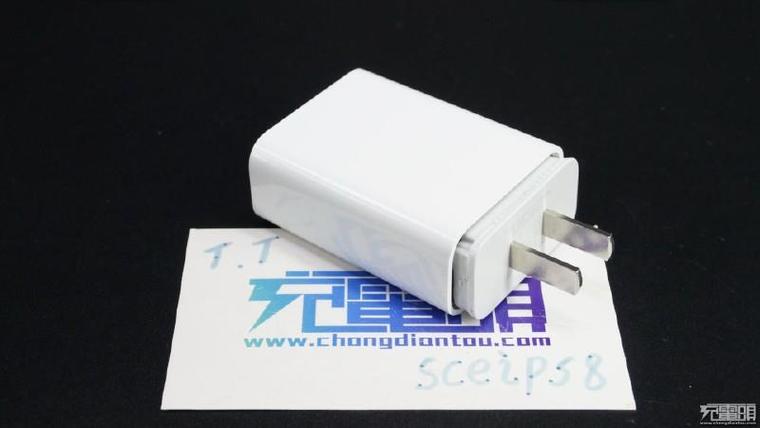

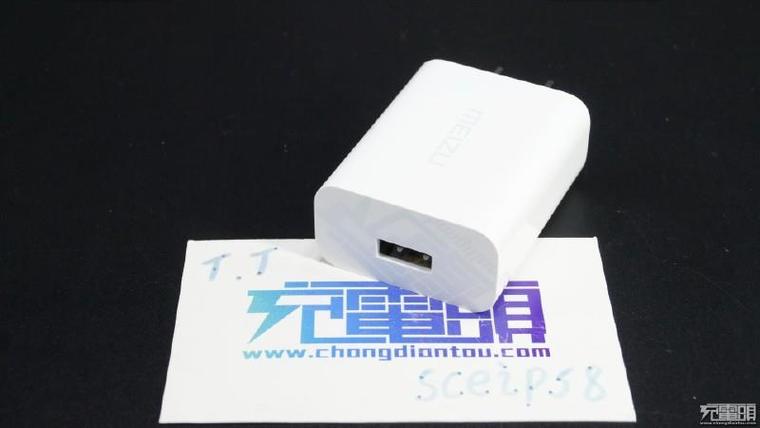

魅族UP0920快充電源適配器的外觀設計，跟以往的款式并沒有太大不同。

鏡面外殼非常漂亮，拿在手中也不易打滑，就是太容易產生劃痕了。

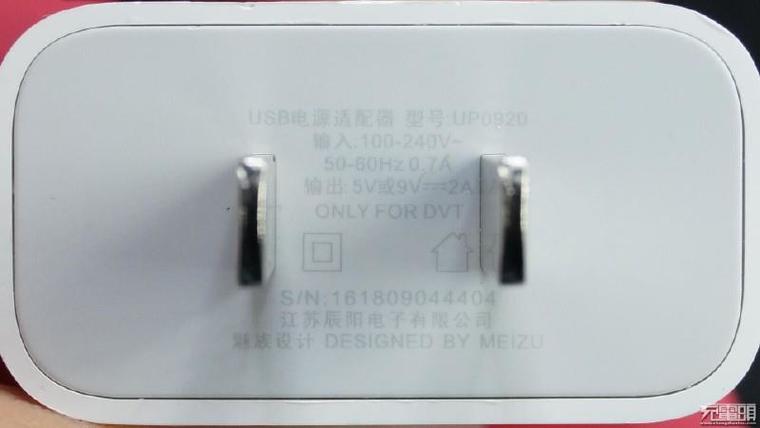

魅族UP0920快充電源適配器輸入為100-240V，輸出為5V或9V 2A，最大輸出功率18W，由江蘇辰陽電子有限公司制造。

這款充電器作為mCharge快充家族最新成員，其內核還是基于聯發科技Pump Express Plus（MTK PE2.0）協議。拆解中將會為大家揭曉其中奧秘。

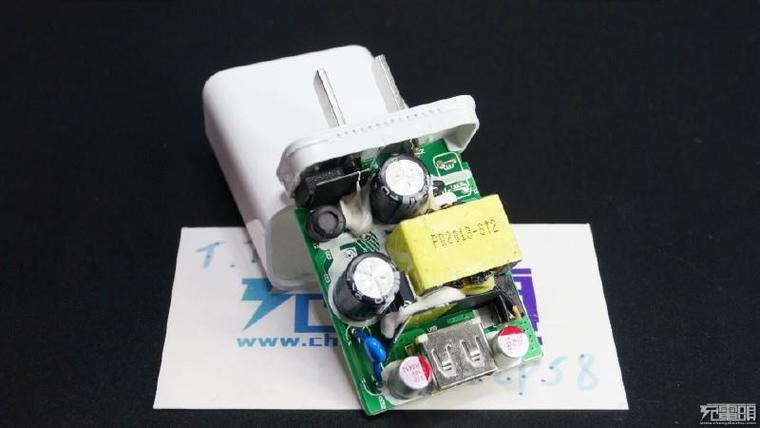

超聲波封裝工藝，但是還是輕而易舉被筆者打開了，并且是無損的。

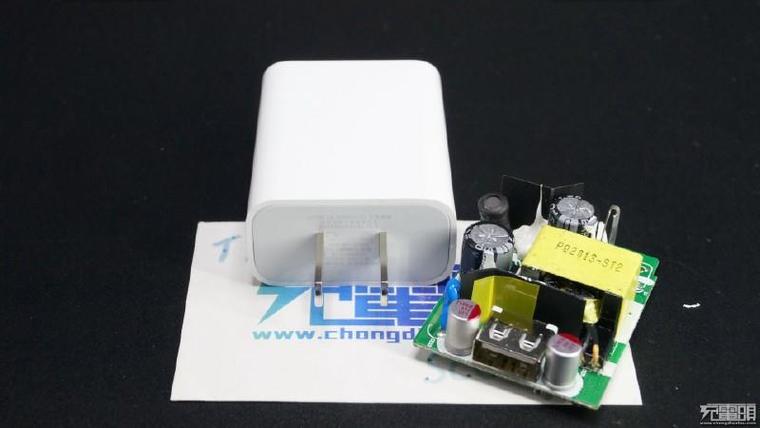

能看出來外殼是被拆過的嗎？

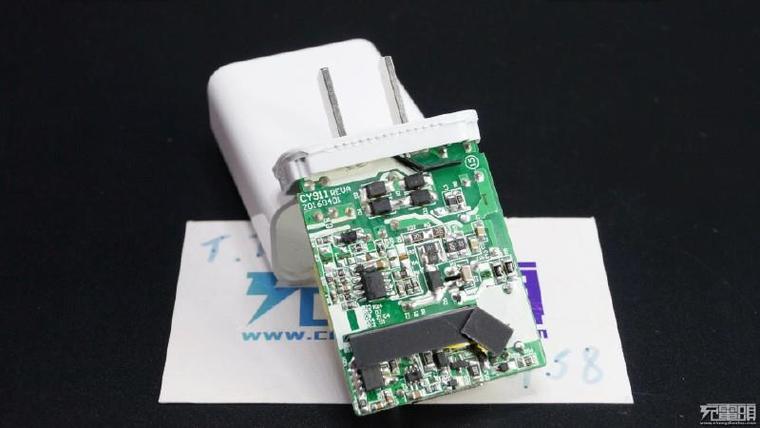

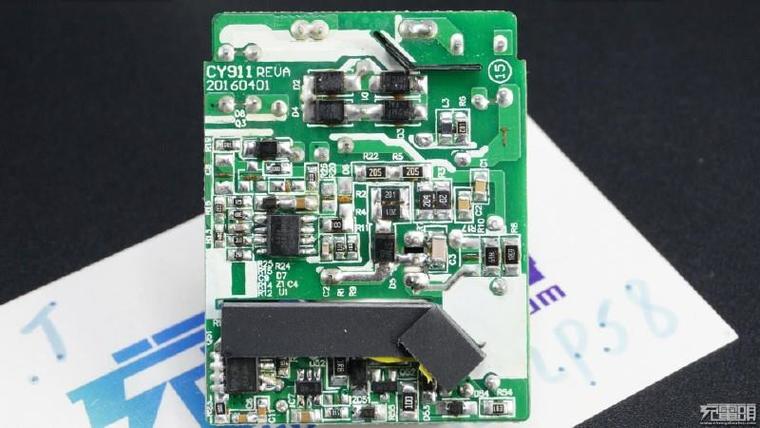

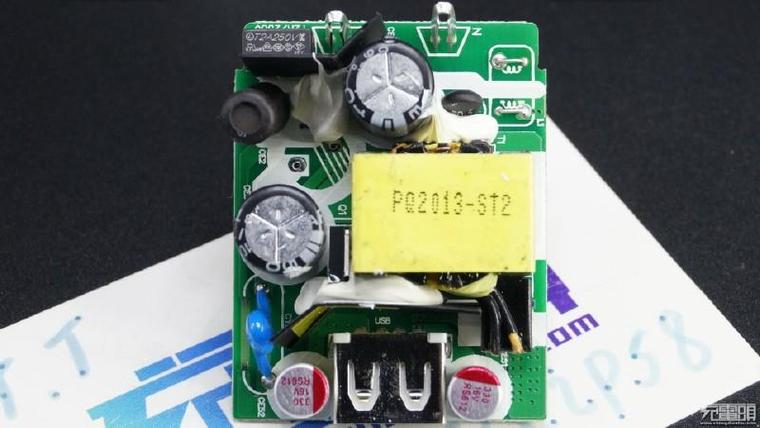

電源電路反正面。

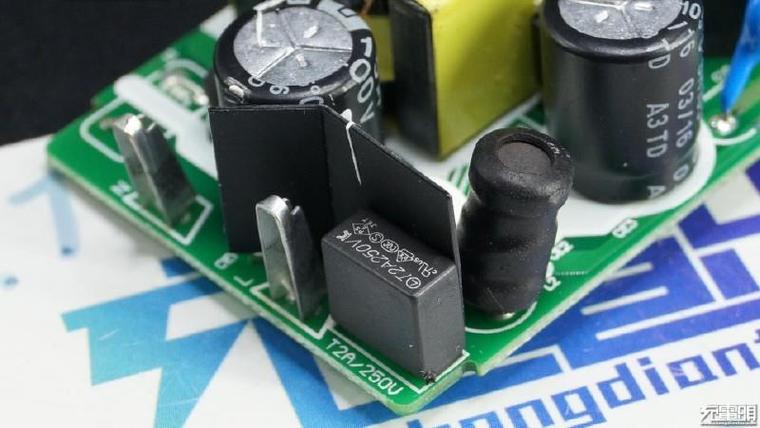

市電輸入端保護電路，市電插口與高壓電容之間有絕緣塑料片做隔離。

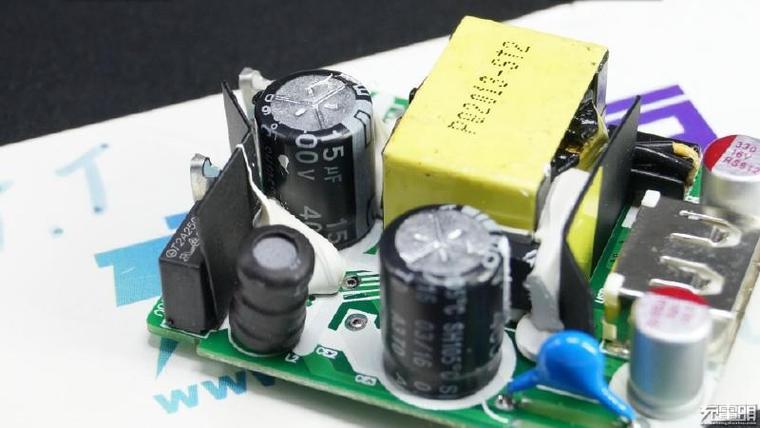

主電容為兩枚400V15微法并聯，可以看見PCB上還有一枚電容的空位。

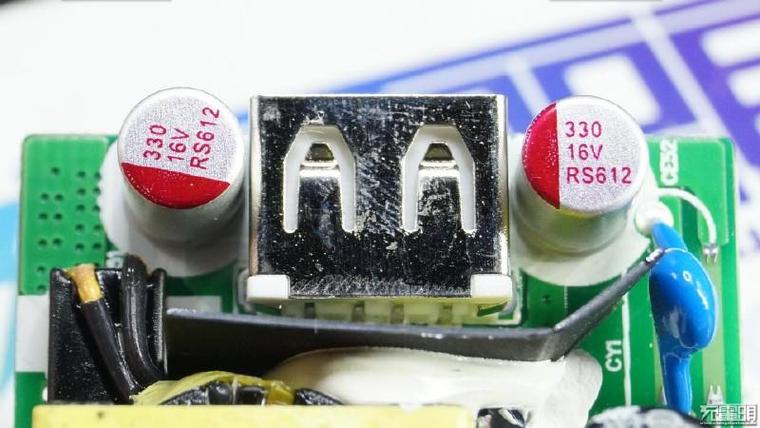

兩枚16V330微法固態電容并聯輸出濾波，USB插座磁鐵不吸，應該為銅質。

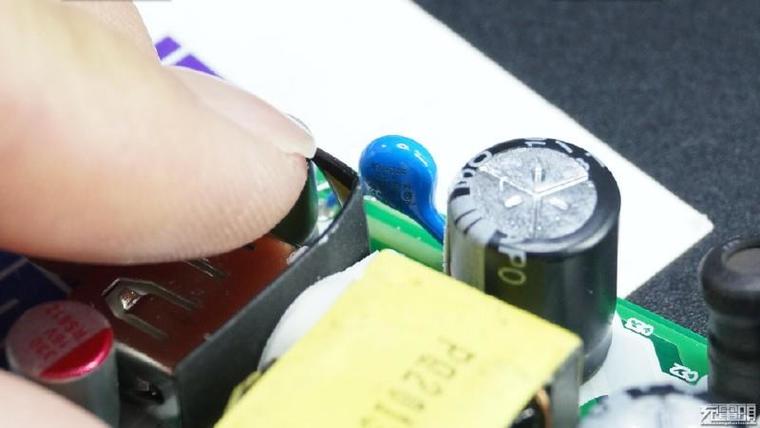

防止觸摸屏失靈的Y電容。

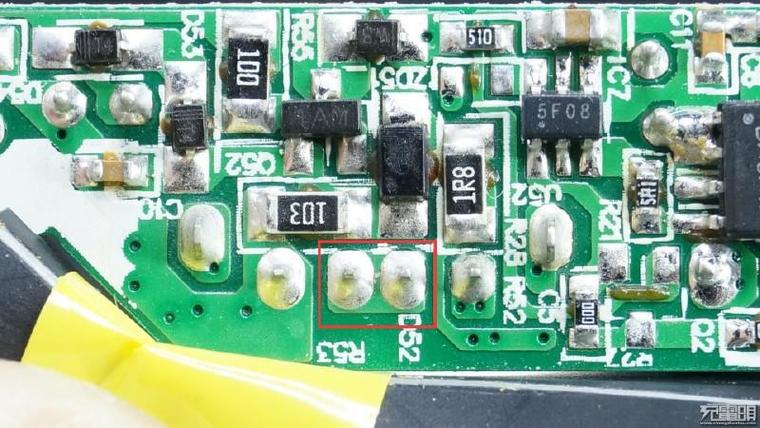

USB數據腳短接模式，MTK快充不需要數據腳識別調整電壓。

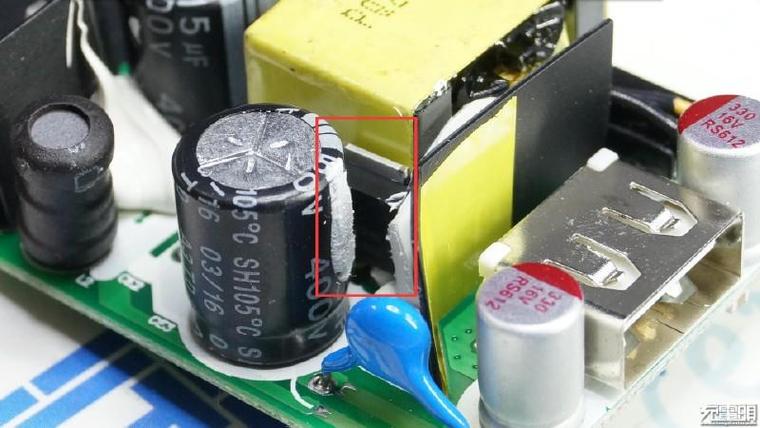

一次側的主開關管，緊靠著變壓器沒有散熱措施。

一次側主開關管來自士蘭微型號SVF65R950 N-MOS 650V 9A。

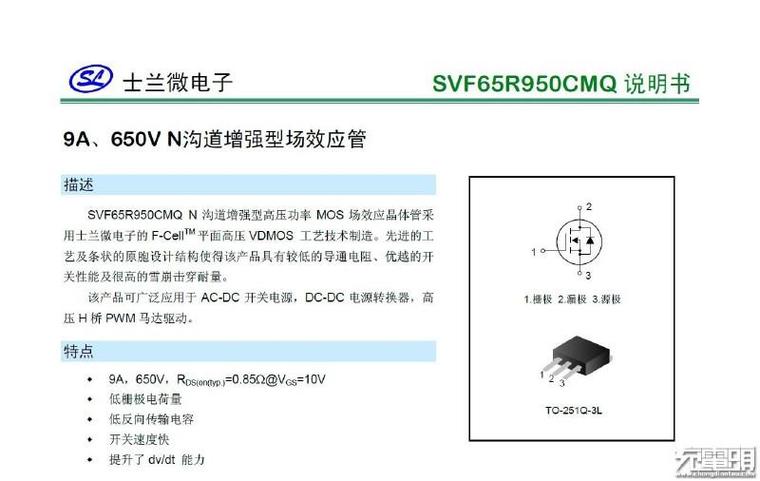

士蘭微SVF65R950系列溝道增強型高壓功率MOS場效應晶體管采用F-Cell平面高壓VDMOS工藝技術制造，具有較低的導通電阻、優越的開關性能及很高的雪崩擊穿耐量。適用于AC-DC快充電源、DC-DC電源轉換器等領域。

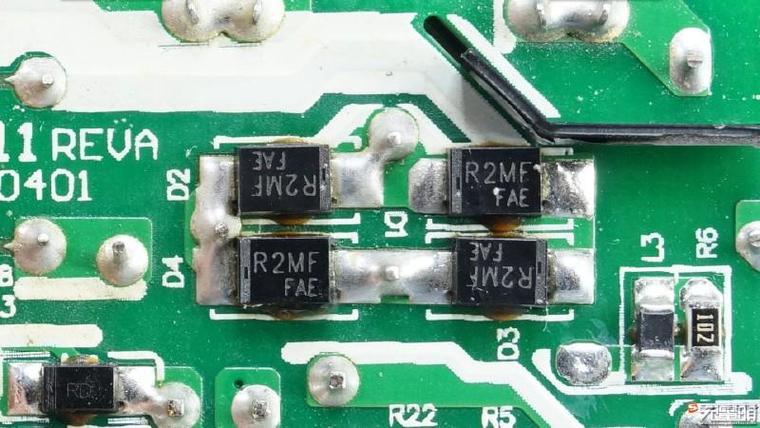

四枚型號為R2FM二極管組成整流橋。

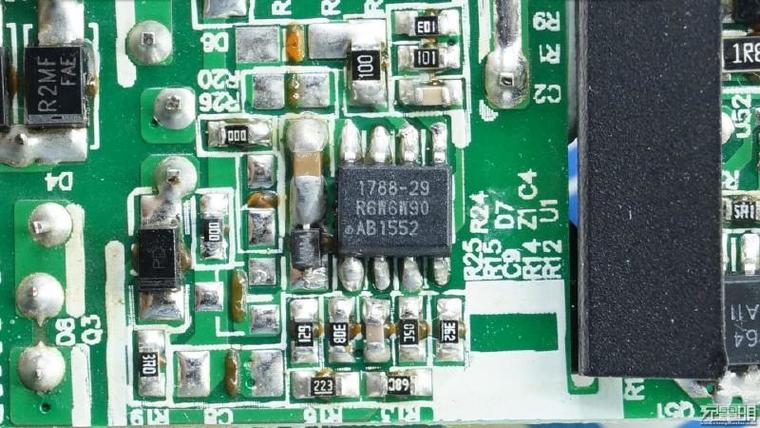

Dialog半導體的iW1788AC/DC控制器，正是魅族mCharge快充的核心部件，同樣兼容聯發科技Pump Express Plus協議。

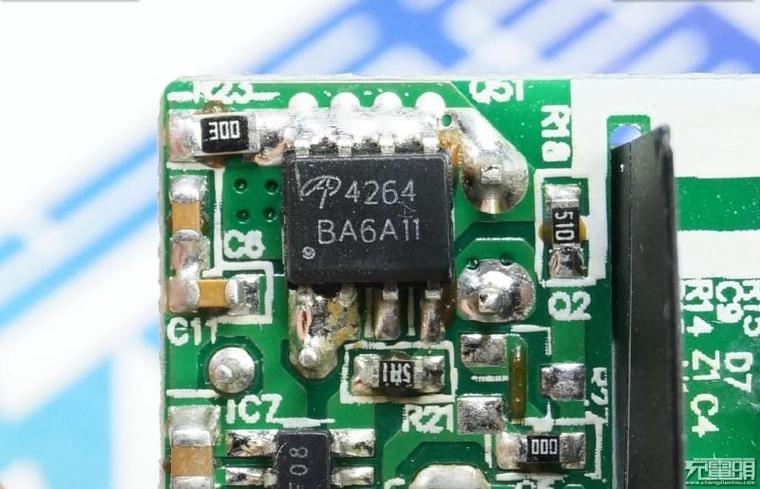

同步整流MOS型號AO4264 N-MOS 60V 12A。

同步整流控制器絲印5F08。

拆解總結：

魅族UP0920快充電源適配器通過拆解得知，元器件SMT貼片工藝工整飽滿，延續了大廠嚴謹做工，采用了Dialog、士蘭微、AO等一線大廠用料，品質有保障。

雖然外觀跟其他款式一樣，但是功率有所降低，由之前的24W，調整為18W。

考慮到大多數手機僅支持到9V 2A快充，并且電池容量在3000mAh左右，這一調整并不會對充電速度帶來明顯下降。

這款內置了mCharge快充技術的魅族UP0920，依舊能支持魅族自家的MX6、MX5、PRO6、PRO5手機，以及魅族快充移動電源。
