49元小米5號快速充電器拆解評測

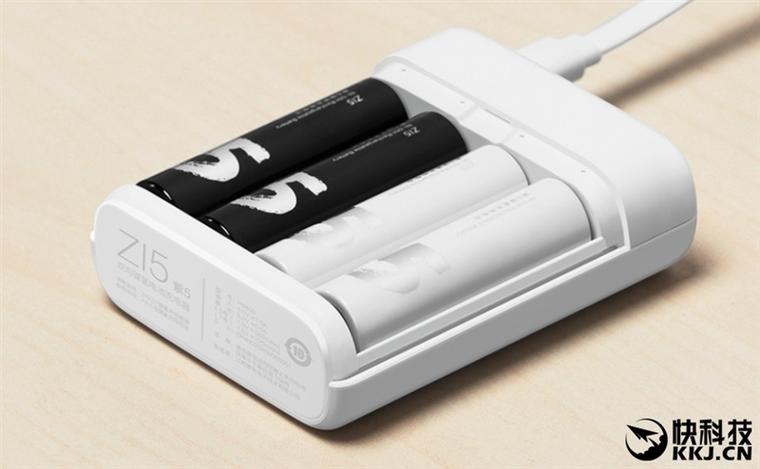

該充電器三圍尺寸77.0mm * 63.0mm * 24.5mm，可一次為4節5號鎳氫充電電池充電，輸入為5V、1A，輸出為5V、0.5A。

小米介紹，ZI5充電器的最大特點是能變身移動電源的充電小盒，可對手機充電，或驅動小米LED隨身燈、小米隨身USB電扇等小電器。依據官方發布的數據，使用ZI5鎳氫電池迅速充電器為ZI5鎳氫充電電池充電，只需2小時（2 節）或4小時（4節）即可充溢。

安全性方面，支持7重保護，輸入高壓保護、輸入過流保護、電池過充過放、輸出短路保護、充電放電溫度保護、防電磁保護、輸入防反保護。可智能檢測電池充電狀態，確保電池完全充滿且不會過充。同時檢測電池類型，確保不會對一次性電池充電。

下面我們送上了對ZI5充電器的拆解，一起來看看49元的它做工用料如何——

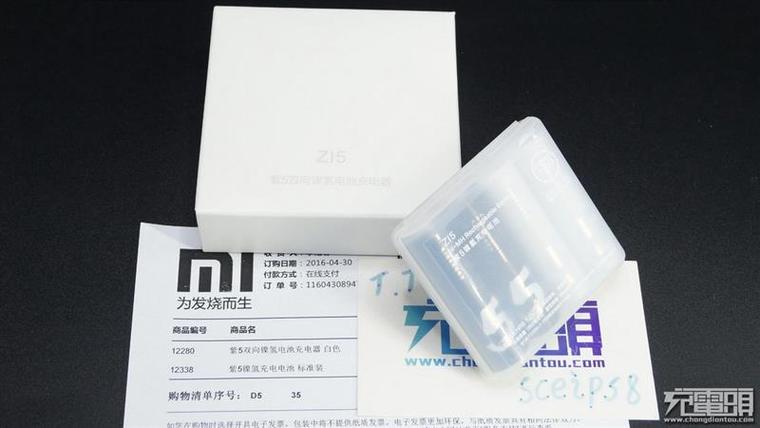

ZI5 使用小米一貫以來的素色紙盒包裝，白底灰字，高雅低調。

包裝盒背面參數信息。

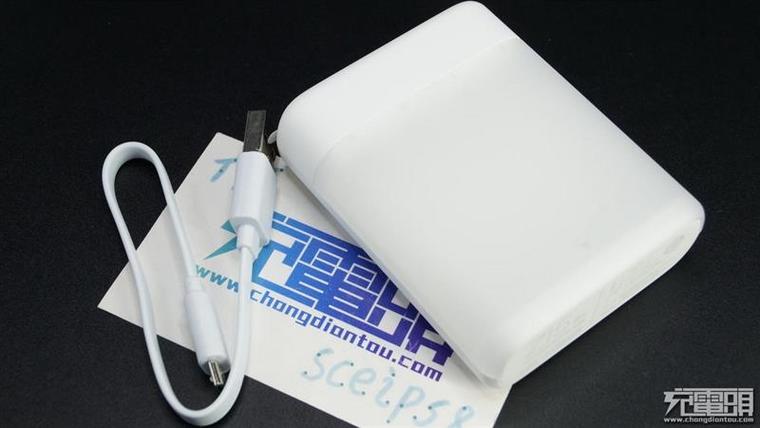

雙向充電器白色主體配色，并贈送了一條MicroUSB數據短線。

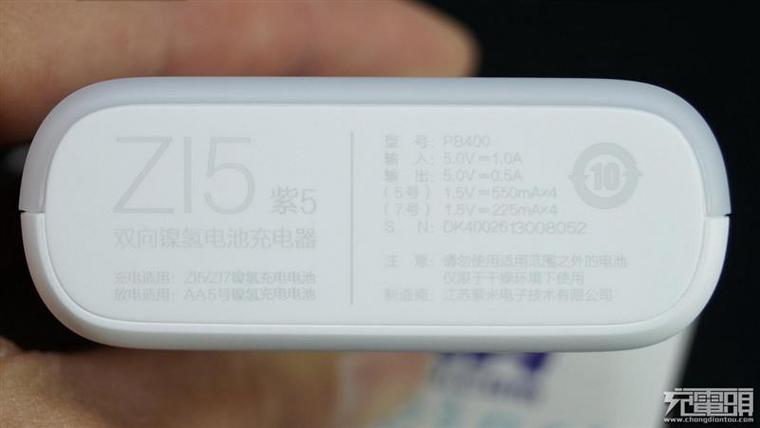

雙向充電器參數，型號：PB400、輸入5V1A、輸出5V0.5A、5號充電槽1.5V550mA X4、7號充電槽225mA X4。

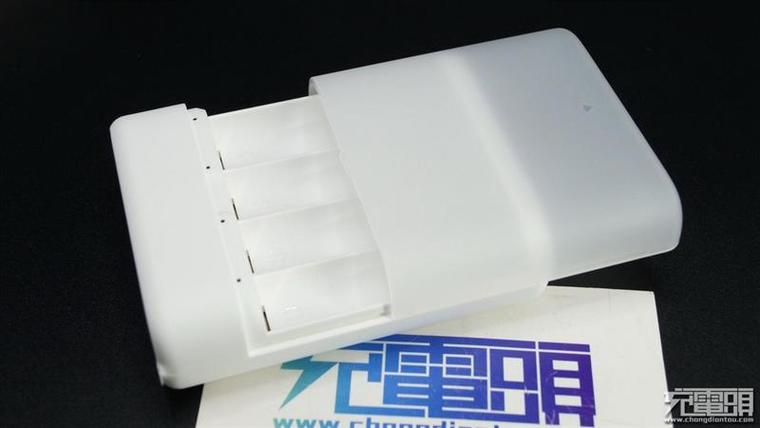

充電器的半透明面板可以拖拉打開，起保護防塵作用。

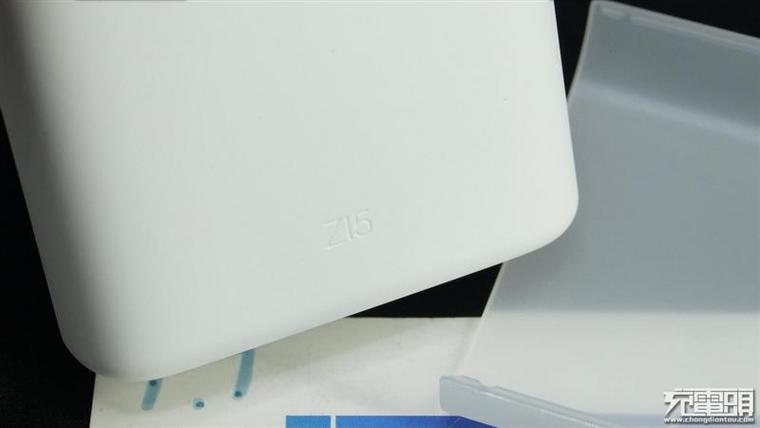

充電器上的ZI5 LOGO。

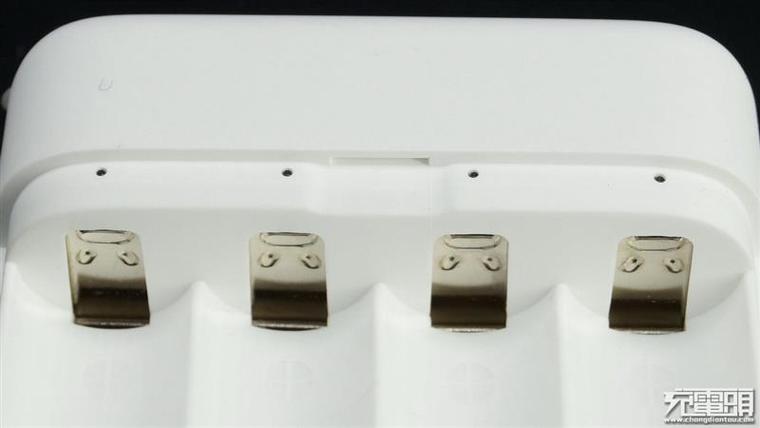

充電器正極彈片在塑料外殼內部，物理上杜絕了電池反接隱患。彈片凸起點做了多個突起分別對應５號與７號電池。

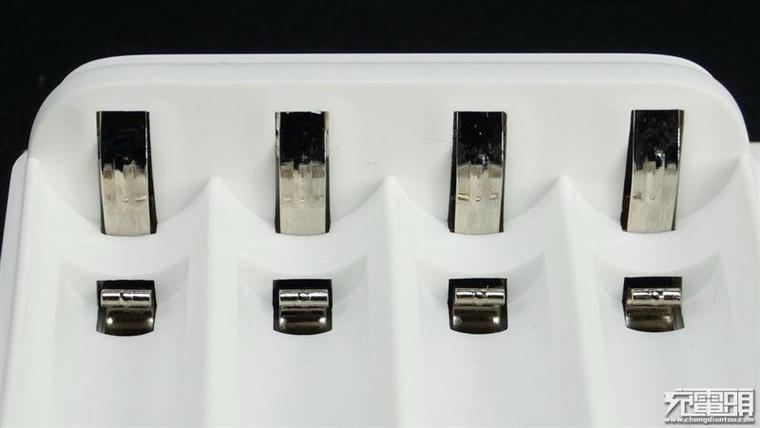

負極彈片，上面長條的是５號電池負極彈片，下面短的是７號電池彈片。

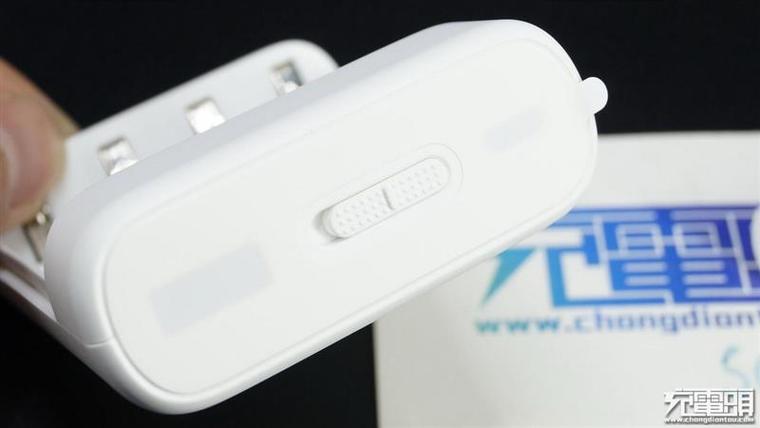

插口方面，所有插口都有一層膠紙封起來，這也是小米了。

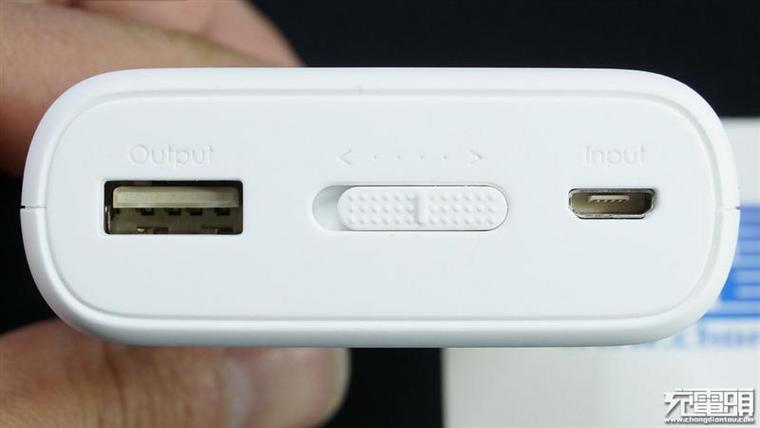

撕掉膠紙，左邊的是輸出USB母口，右邊的是輸入MicroUSB插孔，而輸入\輸出狀態則是通過中間的撥動開關來進行手動切換。

我們進入拆解環節，充電器外殼是通過膠水與超聲波焊接兩種方式結合的，拆解難度不大。

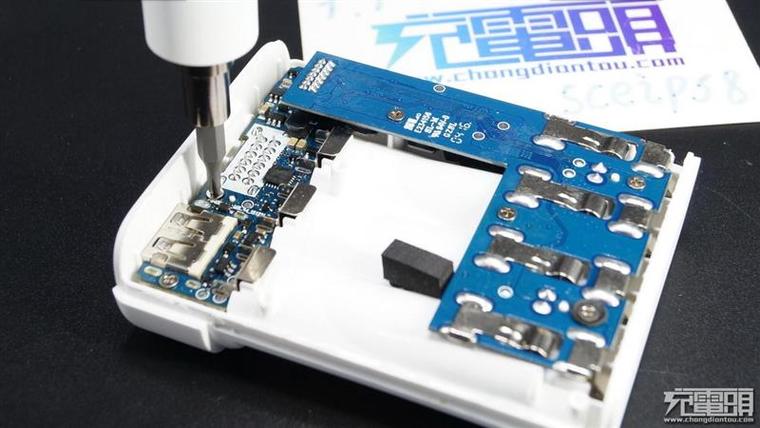

我們來擰掉PCB上幾顆螺絲。

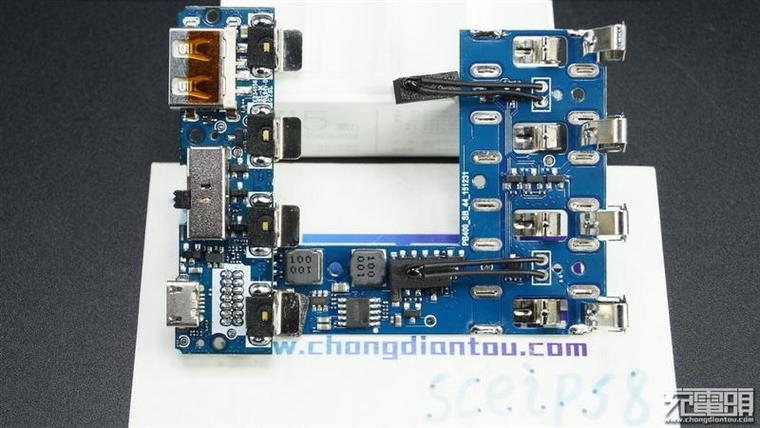

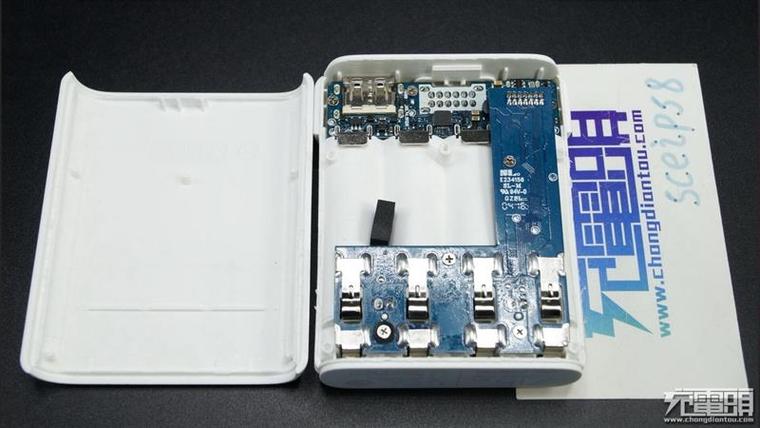

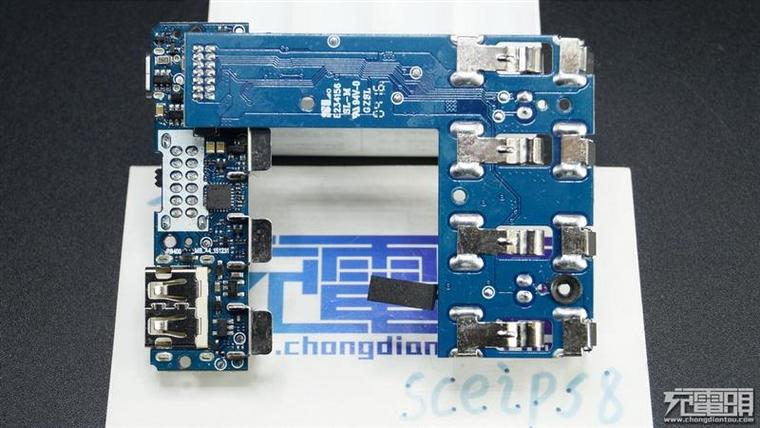

擰掉螺絲后PCB就可以拿出來了，正反面一覽。

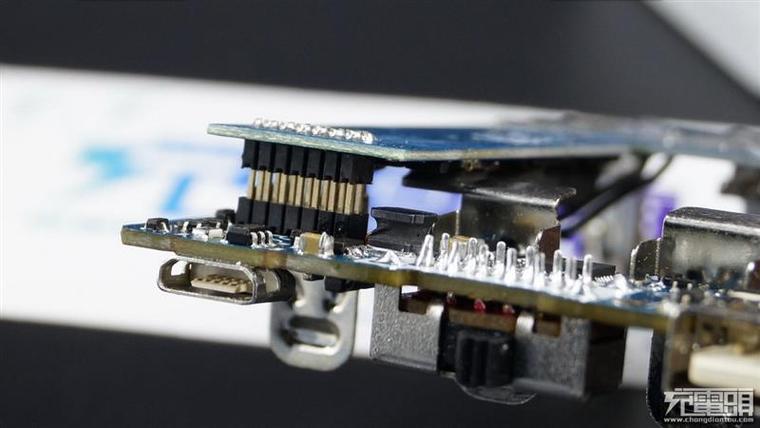

上下兩塊PCB通過排針進行連接導通。

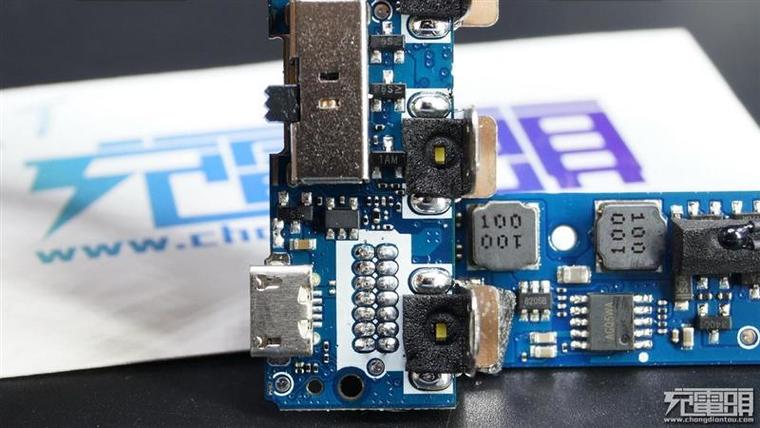

輸入充電與輸出放電功能使用物理開關手動進行切換。

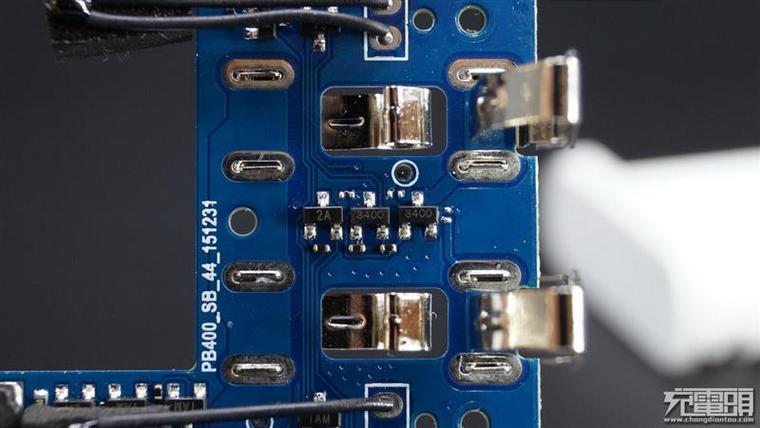

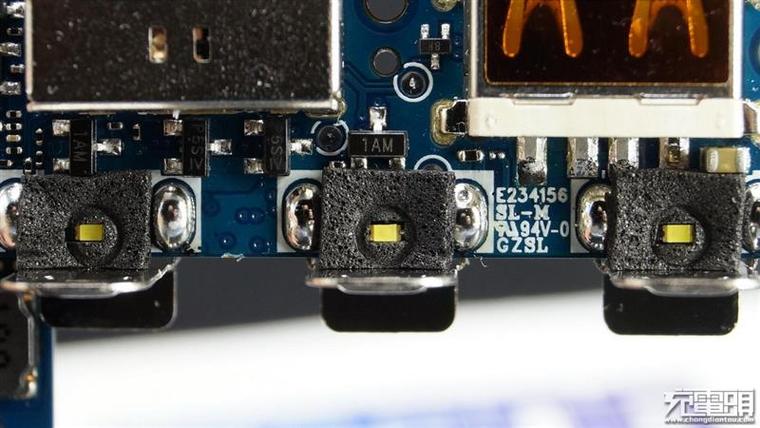

四槽獨立led指示燈，正極焊點光亮圓潤飽滿。

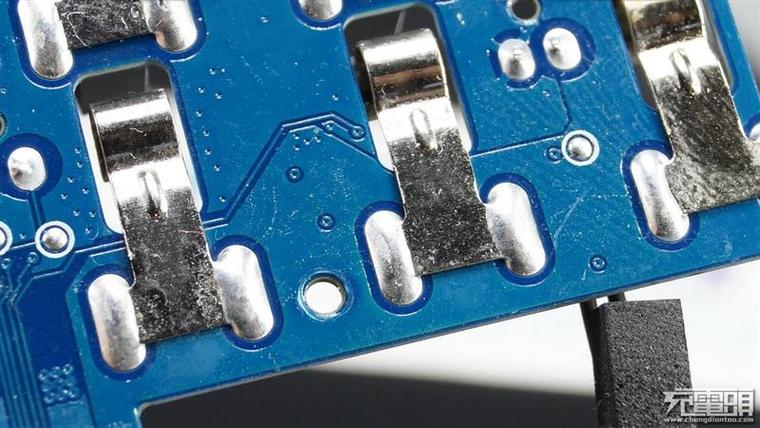

負極焊點同樣圓潤飽滿。

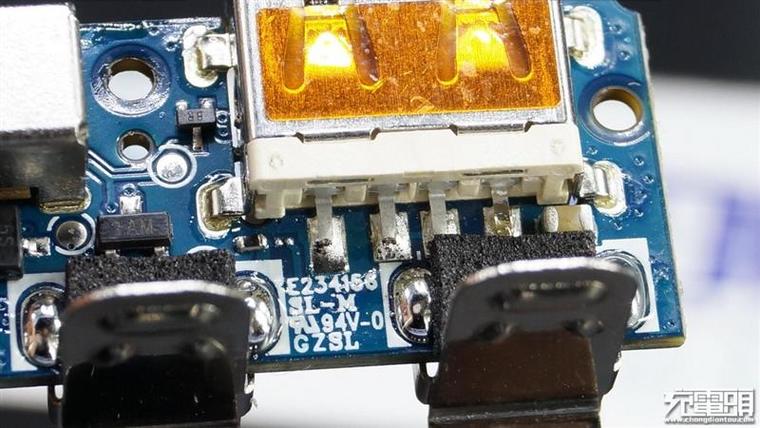

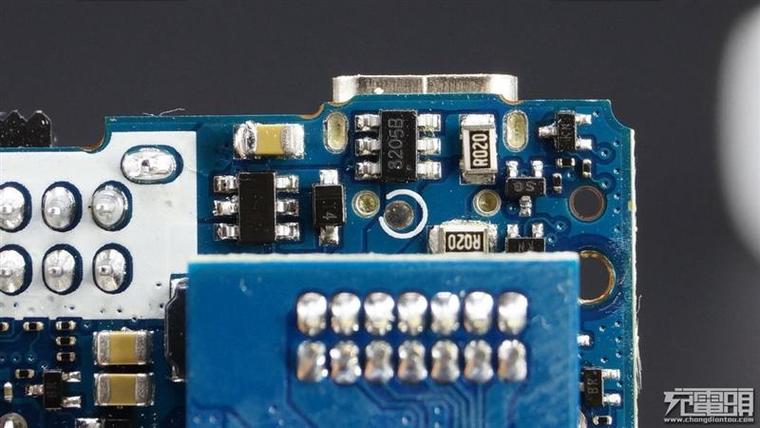

輸出USB的數據腳是短接狀態。

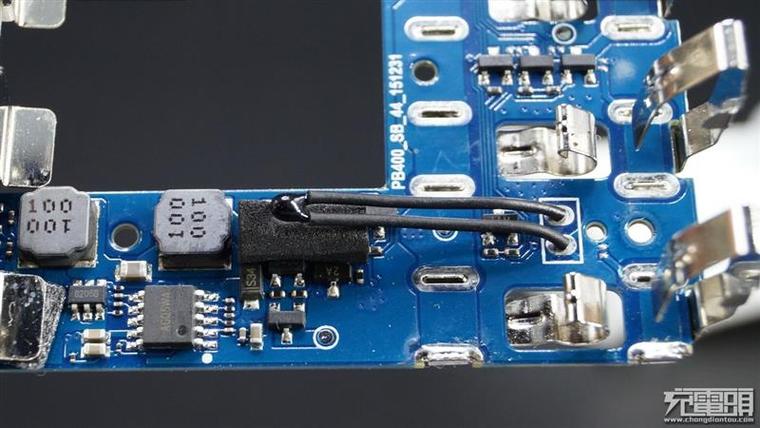

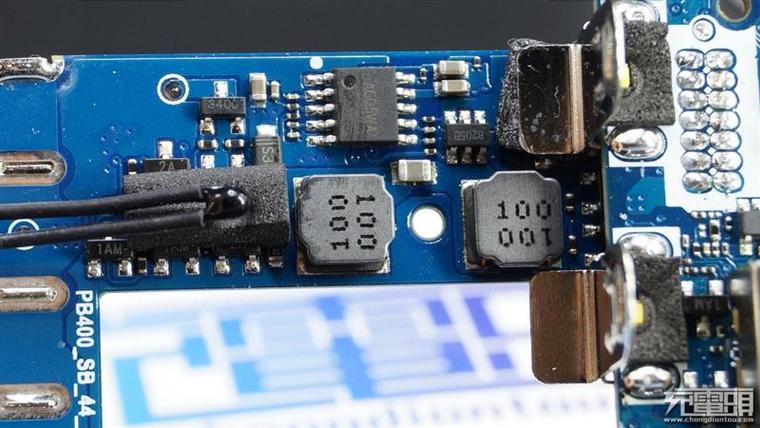

伸出來的是溫度探頭，全程監控充電時的溫度避免過熱，10腳的芯片貌似是犀利姐不知型號。

其他細節。

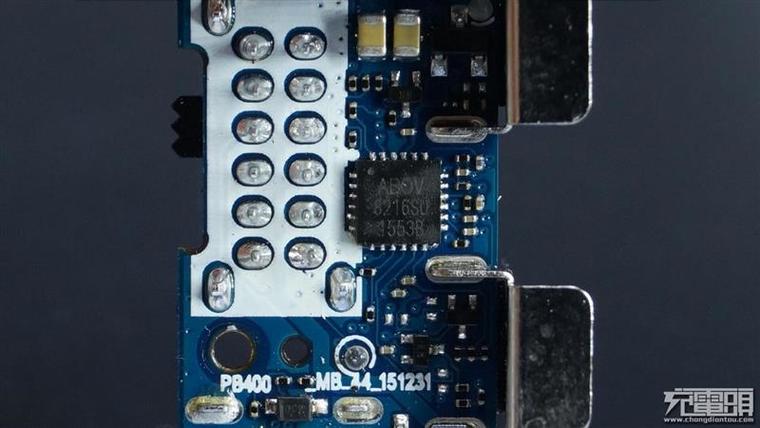

ABOV單片機，這也是小米老基友了，小米移動電源里這個的使用率能見度很高。
