小米青米多口充電站拆解評測

青米科技是小米生態鏈旗下專門研制插線板的公司，目前現已出品了插線板USB版、插線板 5聯版，以及USB迅速充電線三款商品。一個多月前又推出了旗下首款充電站商品青米多口USB電源適配器，該充電站到底有何不一樣？一起來看下。

青米充電站提供5個USB接口均支持QC 2.0快充，單口模式下支持5V/2A、9V/1.8A，12V/1.5A三種輸出模式；雙口模式下，任意相鄰的兩個USB接口可通過“青米雙U適配線”共同輸出20V/3A給筆記本供電。

白色包裝盒中間的LOGO是一頭萌萌的小鯨，既簡潔又可愛。

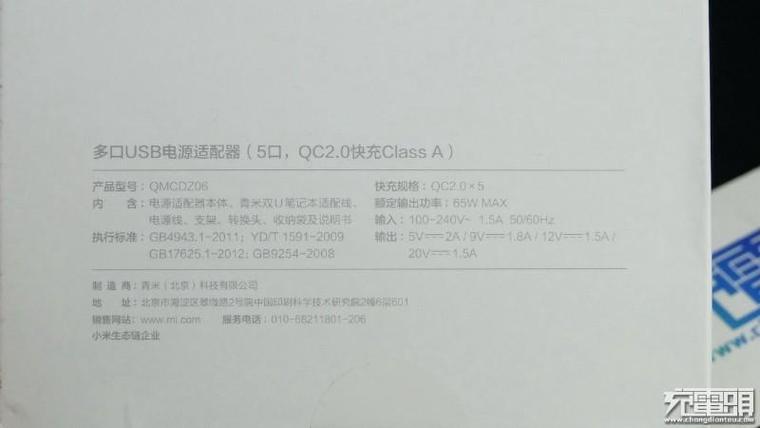

盒子背面的規格參數。

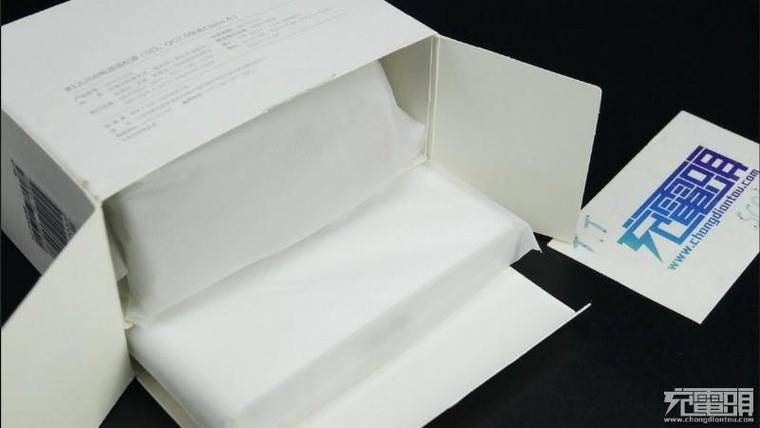

盒子中間有隔斷，電源主體與配件分開收納。

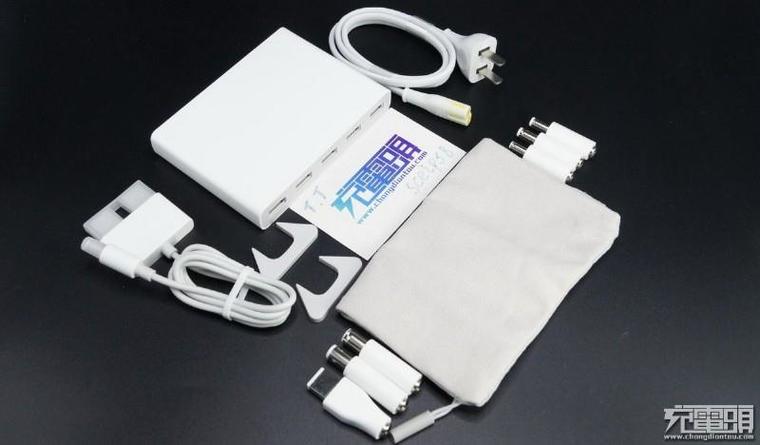

因為可以給筆記本電腦供電所以插頭配件比較多，還貼心的附帶了布質收納口袋。

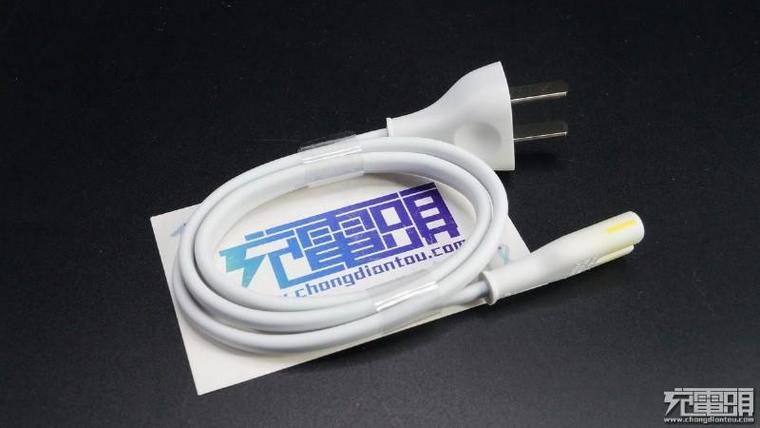

附帶的8字線做工很好，可惜長度略短。

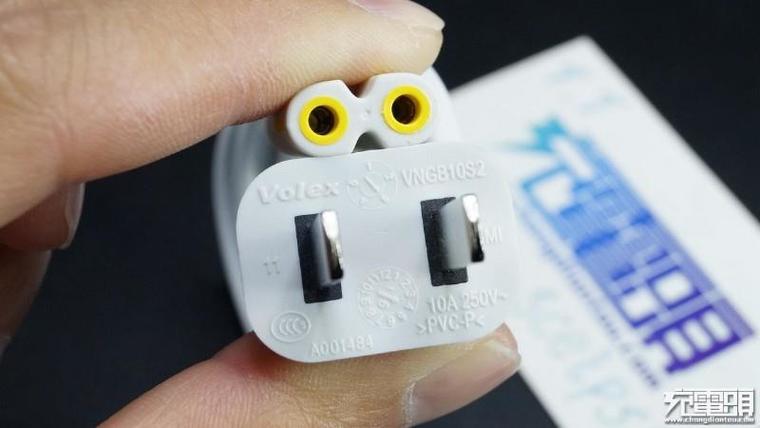

黃灰配色的8字插頭看上去好像瓦力哦！VOLEX提供的線材。VOLEX豪利士是世界上最大的電子和電氣連接線生產廠商之一。

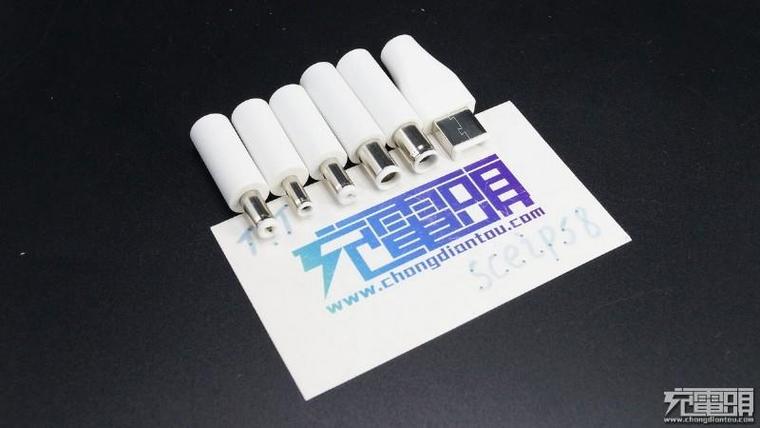

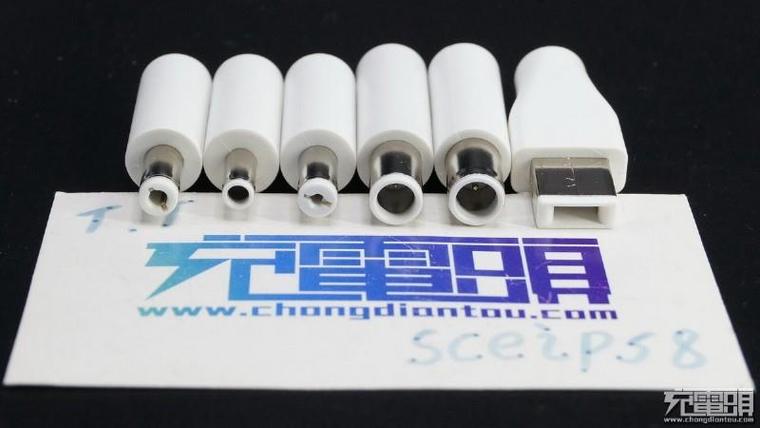

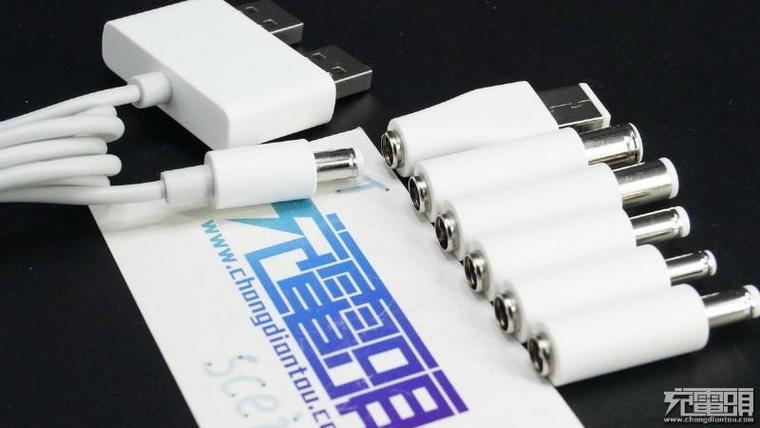

配備了六枚轉接頭，涵蓋了大部分常用筆記本電源插頭規格。

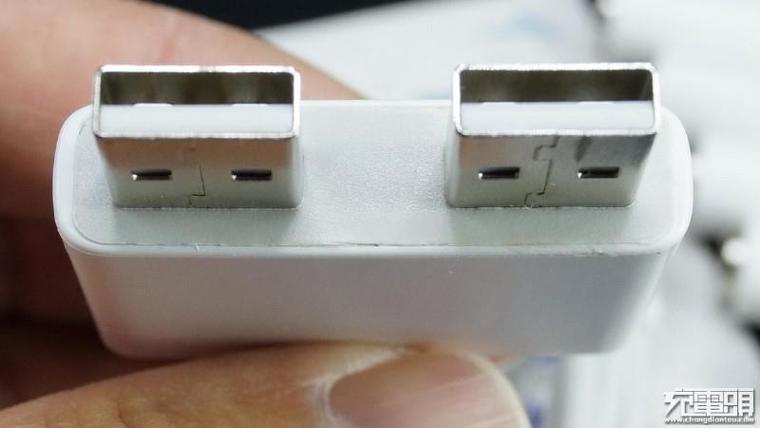

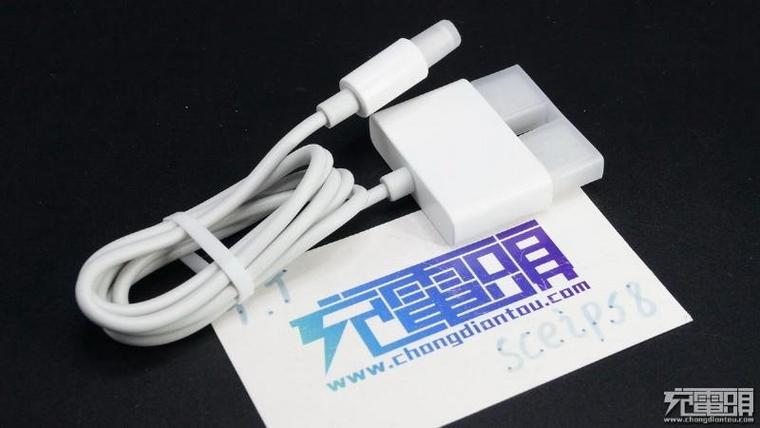

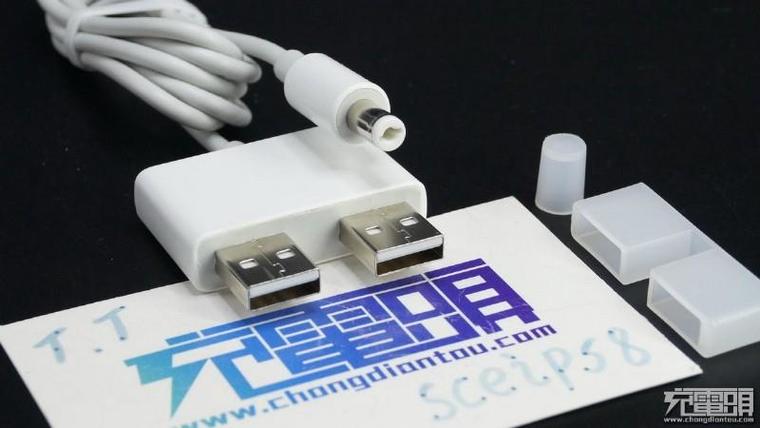

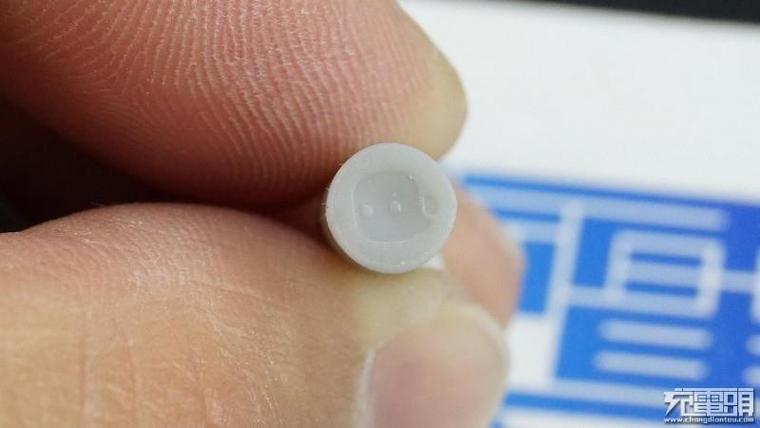

雙U電腦適配線，插頭都有塑料保護帽，貼心！為什么通過它就可以輸出20V的電壓呢？請往下看。

此場景自行想象。

雙U電腦適配線USB手柄部分做工不算精細，邊緣有一點點毛刺。

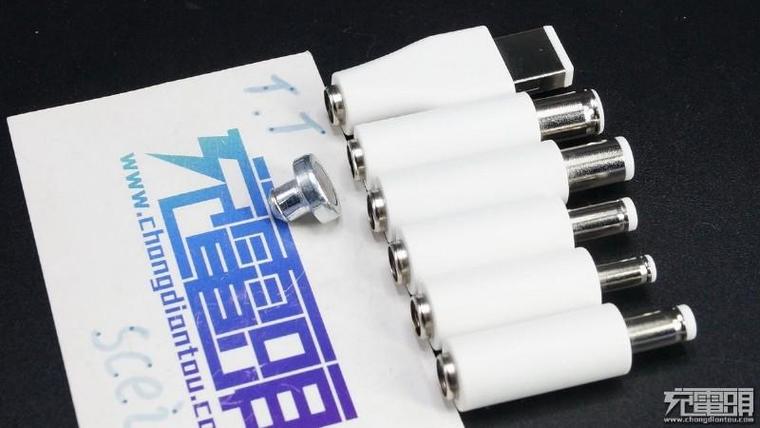

USB接頭磁鐵可吸附，筆記本電腦電源轉接頭前后金屬部件磁鐵均不吸附。

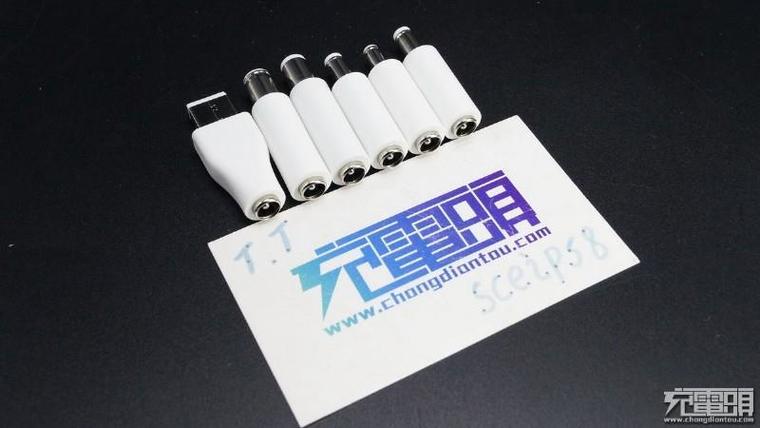

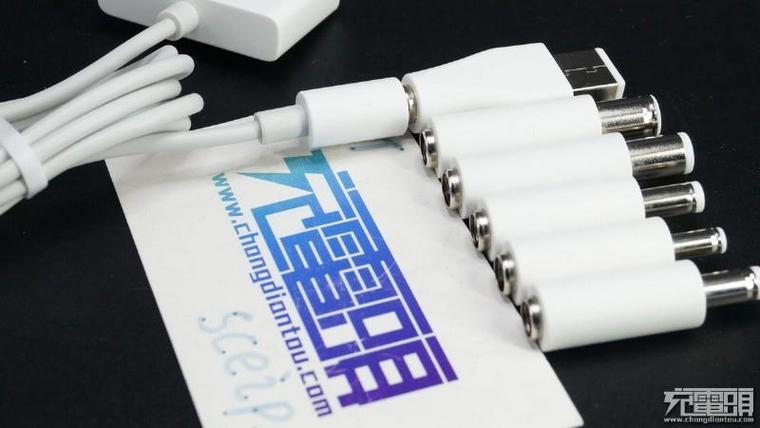

這里我們看到了各種DC圓形轉換頭，包括熱門的ThinkPad方頭，不過比較遺憾的是沒有看到時下熱門的USB Type-C轉換頭，從技術上來看還需要對USB PD協議的支持，好在，這點可以通過未來轉換線的形勢進行升級。

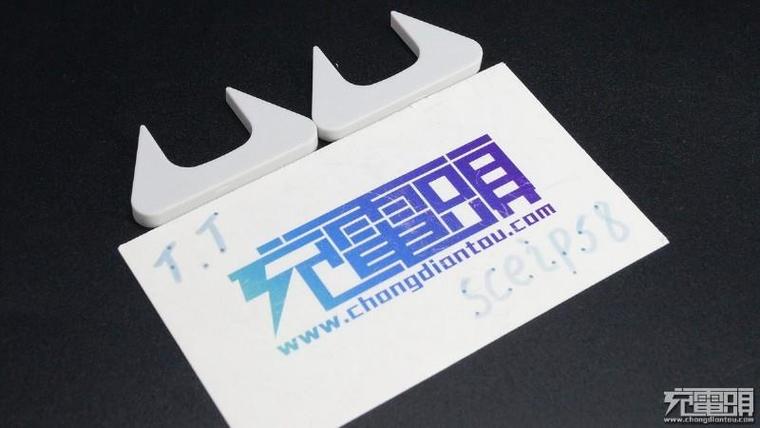

像牛角？還是像扳手？

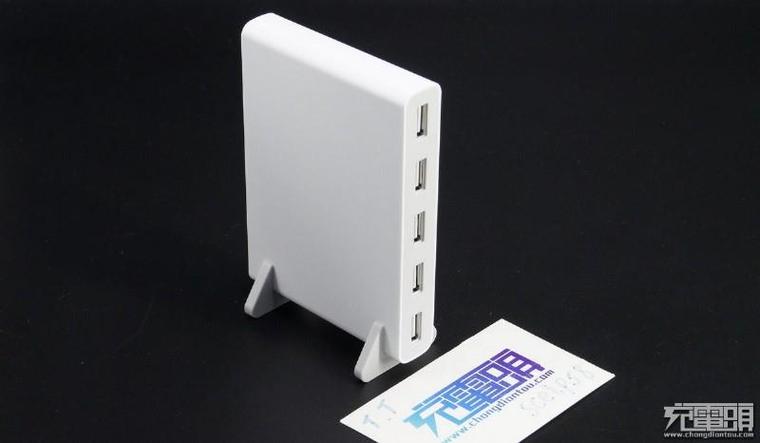

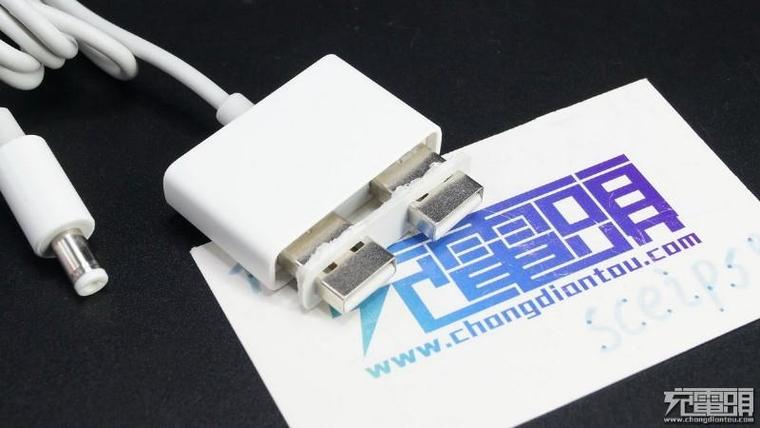

正確的使用姿勢是這樣子滴。

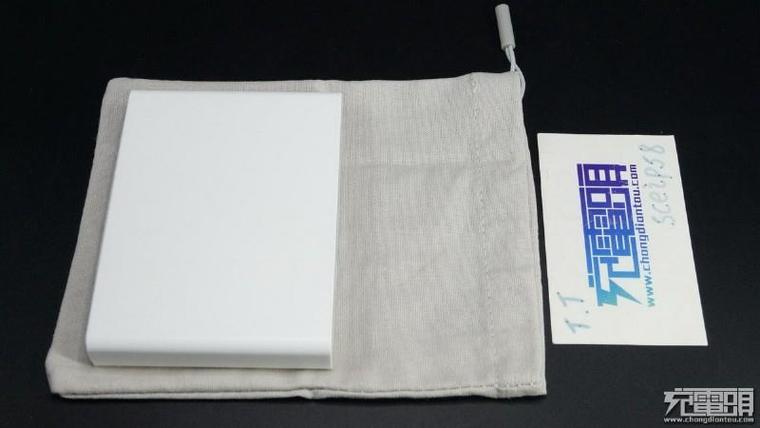

貼心的收納包，出門旅行必不可少。

就連這里也不忘記萌一下！

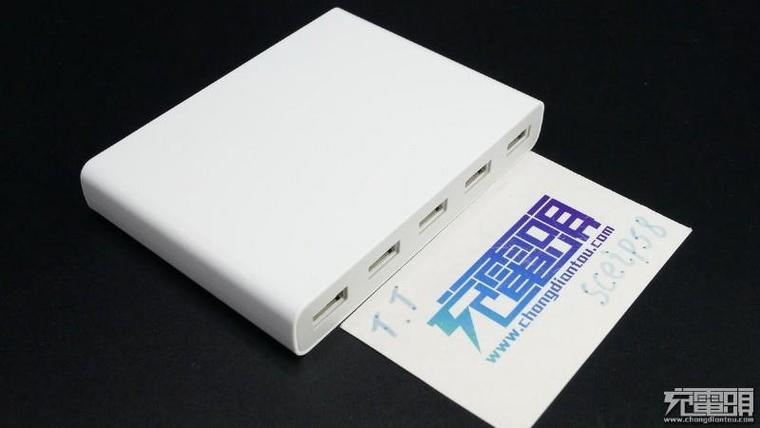

電源整體外觀用兩個字來形容–簡潔！只有8字線位置有相關參數與認證標識，其余地方啥都沒有。與8字線插座對比可以看出電源做的非常輕薄。

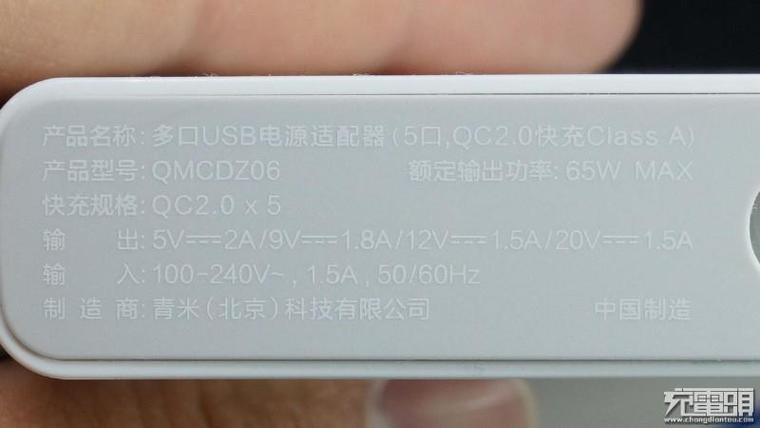

背面的銘牌提供有詳盡的輸出性能參數，采用白色絲印工藝標注上去。這款產品的品名叫多口USB電源適配器，產品型號QMCDZ06，輸入為100-240V，支持全球寬幅電網，帶出國旅行也能正常使用。

輸出支持5V 2A、9V 1.8A、12V 1.5A、20V 1.5A，五路輸出采用獨立分離設計，均能實現QC2.0輸出，最多可以支持五臺快充手機同時充電。當然，也支持筆記本電腦的充電。

無損拆機只能從這里下手，超聲波焊接打開非常容易。

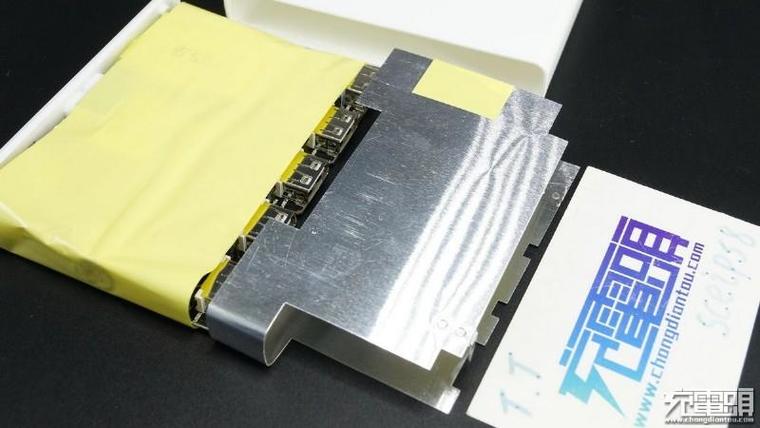

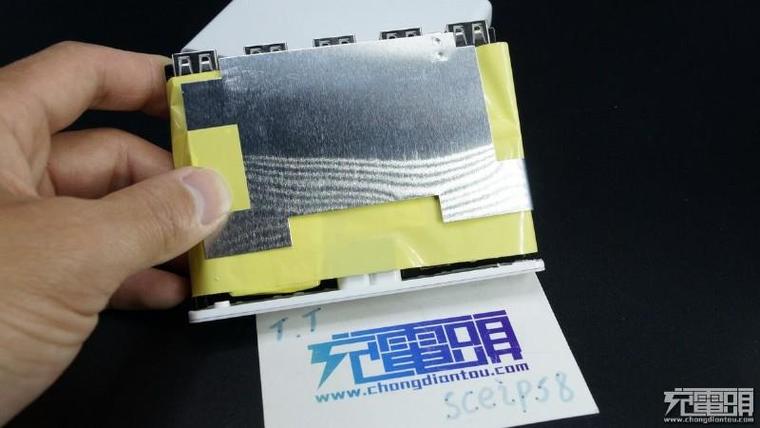

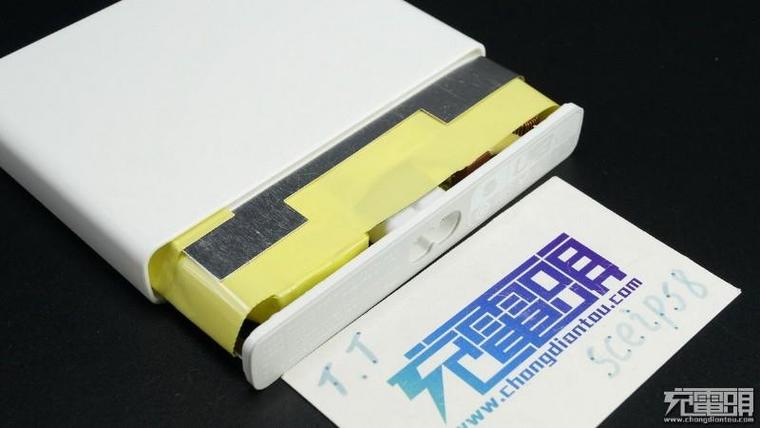

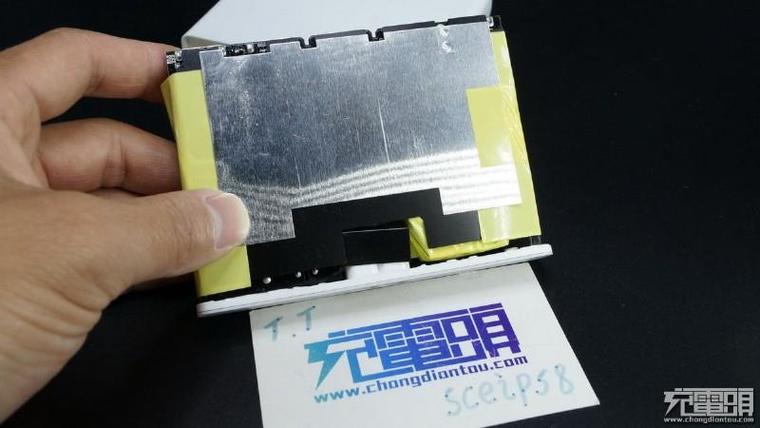

內部電路最外層使用金屬罩做屏蔽兼具散熱。

USB插座磁鐵不吸。

金屬屏蔽罩是焊接在主板上的，一共有兩個焊點，拆除！

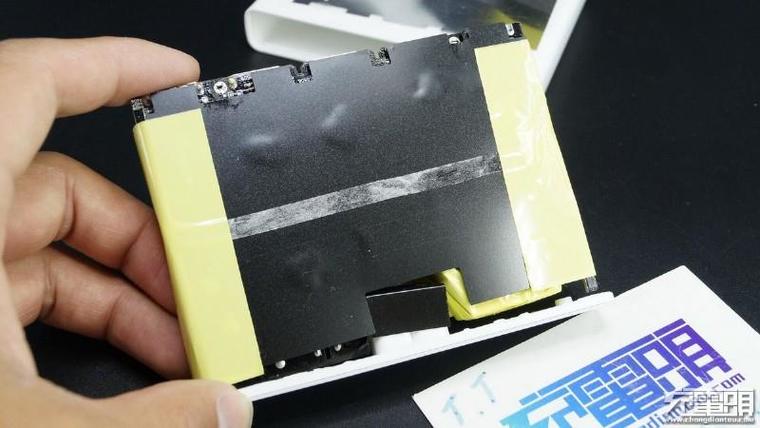

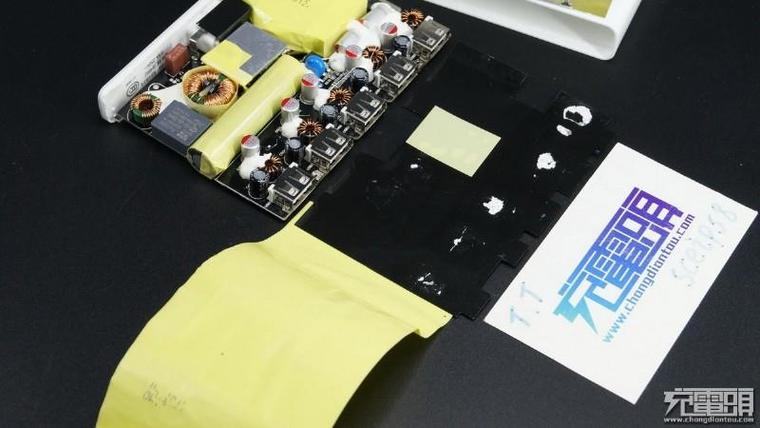

拆掉金屬屏蔽罩主板底部還有一層黑色的絕緣塑料片。

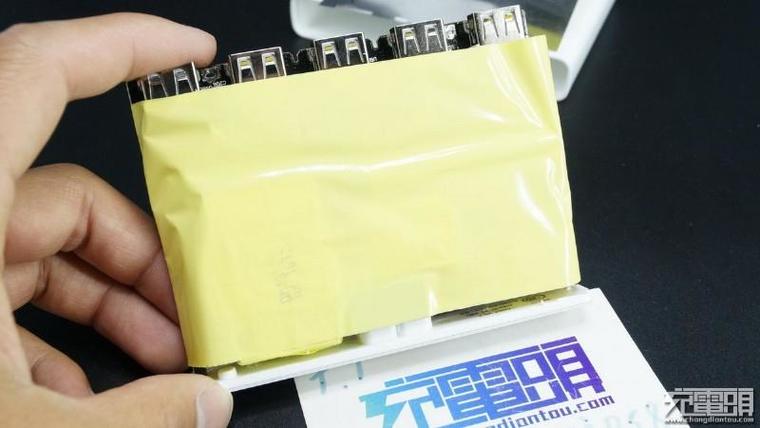

主板正面一大張絕緣膠帶，把主板包裹的嚴嚴實實。

有部分收到此電源的壇友反應電源負載時發熱較大，個人分析一是塑料外殼導熱散熱不如金屬外殼好，二是內部這種絕緣處理把整個電路都包裹起來熱量無法迅速有效的傳導到外殼散發出去造成的。

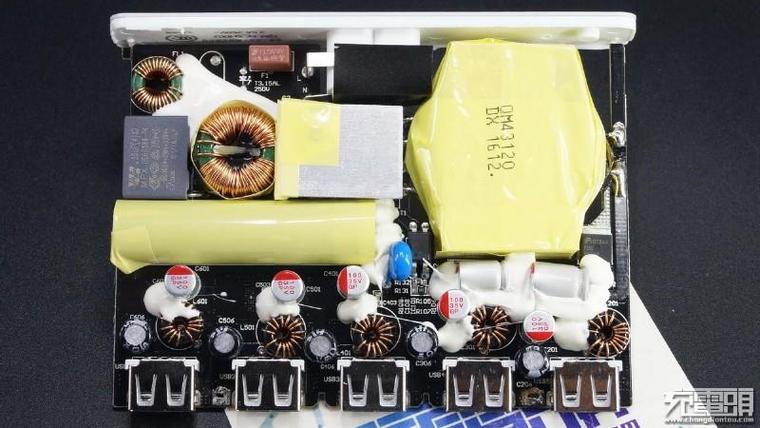

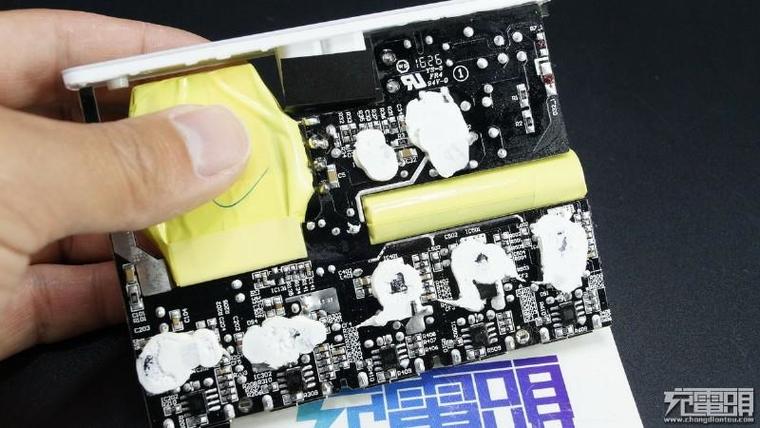

主板正反面。主板上使用了較多的膠水來固定震動易損元件，好處不言而喻，但為接下來的拆解帶來了不小的麻煩，大部分時間都用在清除元件上的膠水了。

8字線插座與一次側電路有塑料絕緣片做隔離。

8字線的插座與電源外殼擋板是一體的，內部也有生產廠家的相關標識，青米科技有限公司。

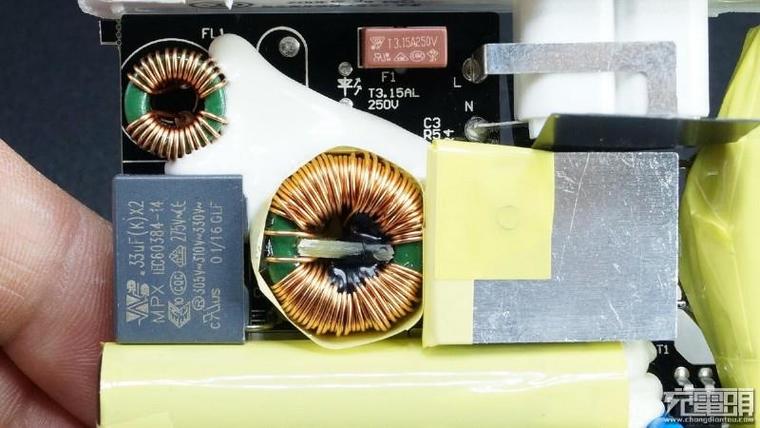

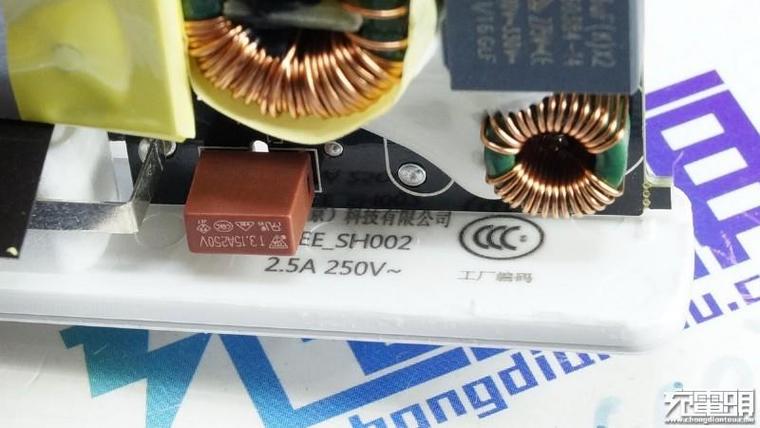

EMI與保護電路。

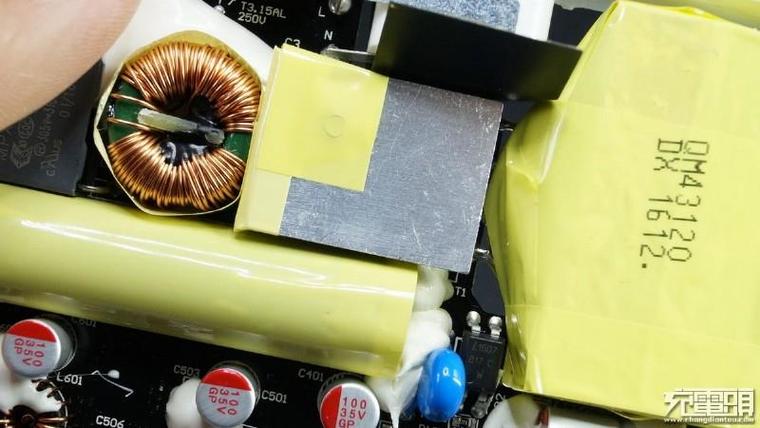

黃色絕緣膠帶包裹的細長元件為主電容，旁邊的鋁制散熱片下面是主開關管。

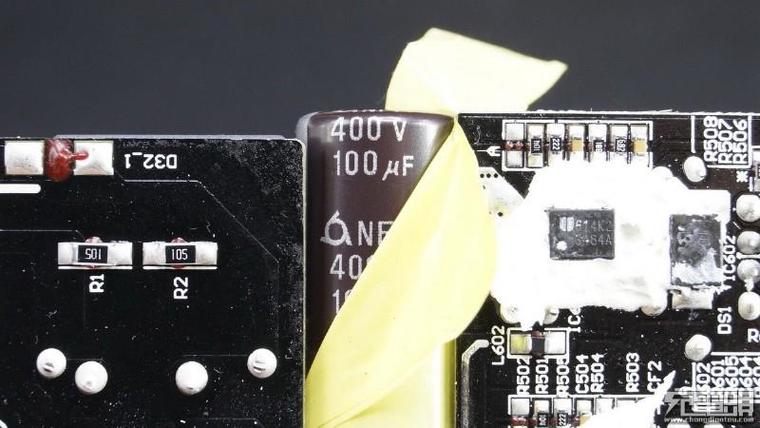

來自三瑩的400V100微法主電容。

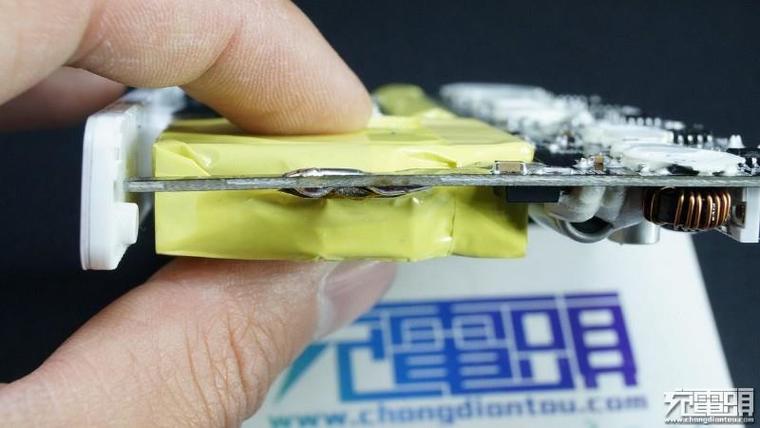

變壓器呈餅型很薄但面積大。細長的電容，餅型的變壓器等等這些做薄的元件才能成全這么纖薄的電源體積。

藍色電容防止觸摸屏失靈。

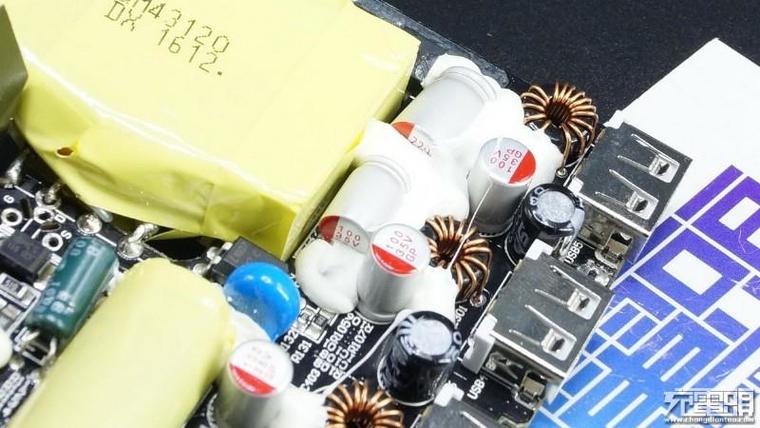

次級部分，使用了固態與電解混搭的方式濾波。

35V100微法固態電容 x 6、35V220微法固態電容 x 1、25V100微法電解電容 x 5。

清理膠水讓人十分抓狂，反正面重點部分都要清理。

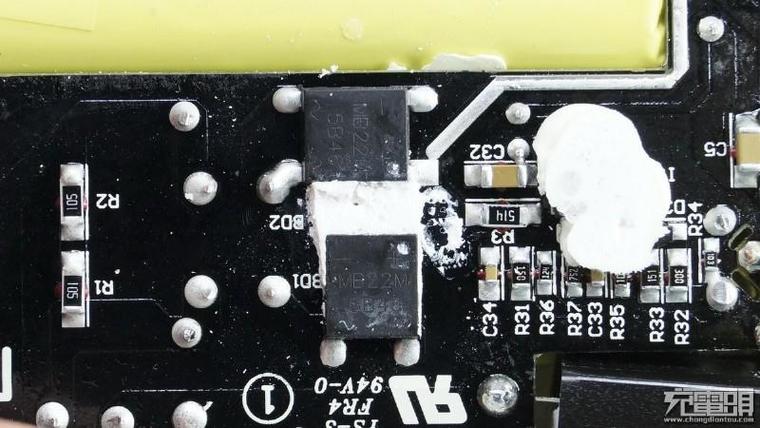

使用了兩枚整流橋，型號MB22M。

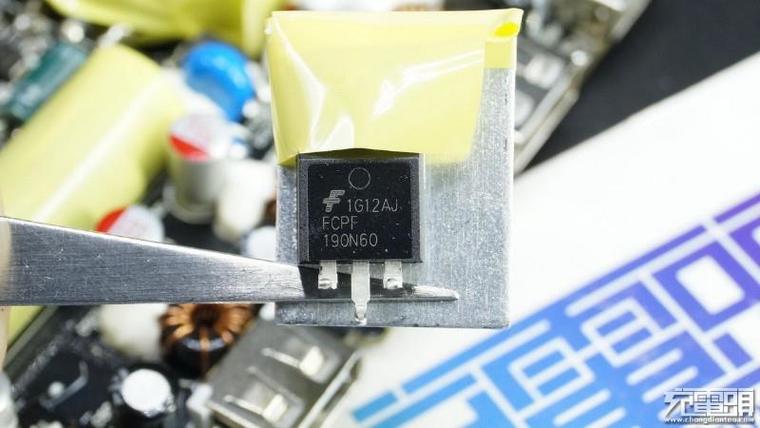

初級主開關管型號1G12AJ。

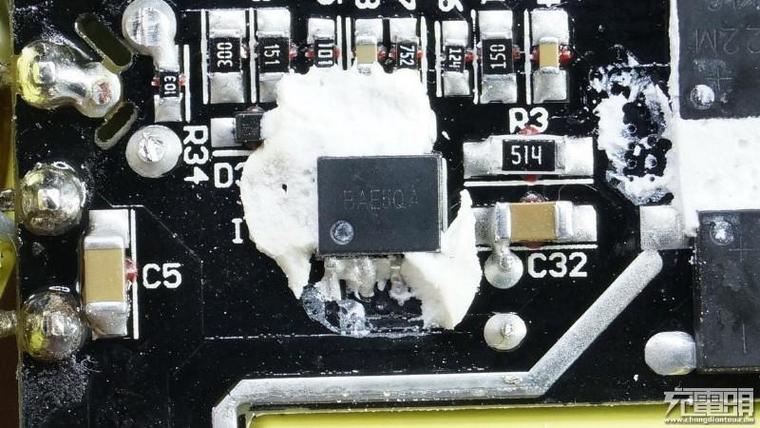

型號BAE5QA PWM。

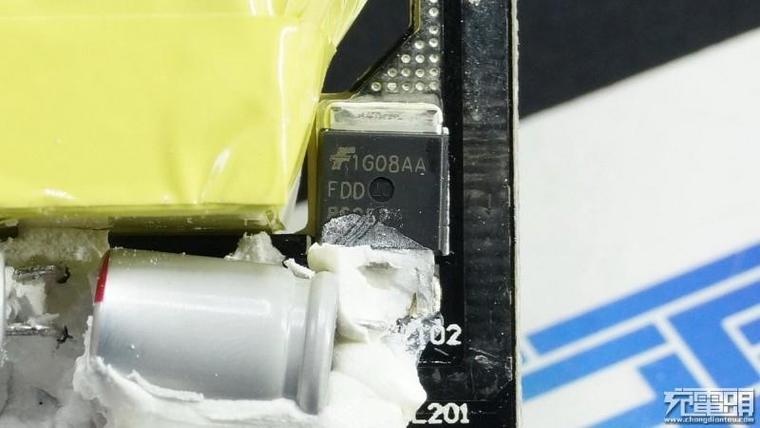

同步整流MOS型號1G08AA。

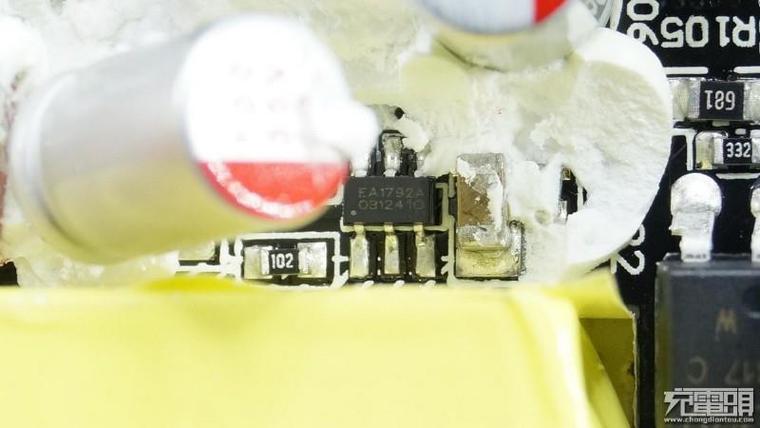

同步整流控制器型號EA1792A。

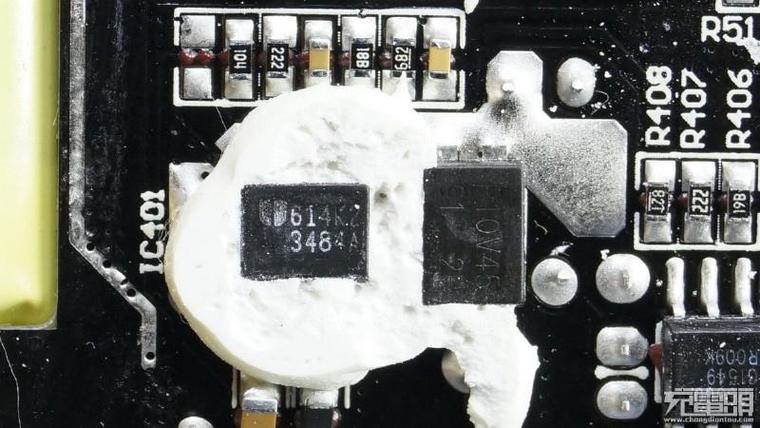

輸出端來自EUTECH德信科技 EUP3484-30V,340KHz 同步降壓型DC-DC變換器。旁邊的肖特基二極管型號P10V45  10A 45V。

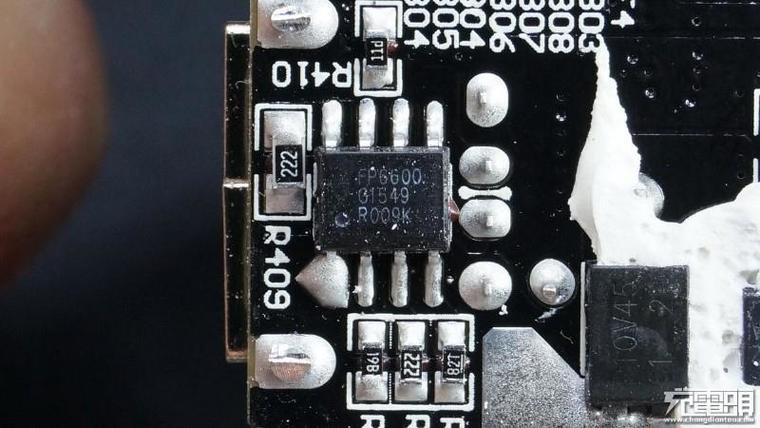

FP6600為臺灣天鈺QC2.0識別IC，此外還支持BC1.2協議，能給蘋果旗下的iPad、iPhone等設備提供全速充電，這樣的設計解決了不少手機、平板的充電兼容問題。

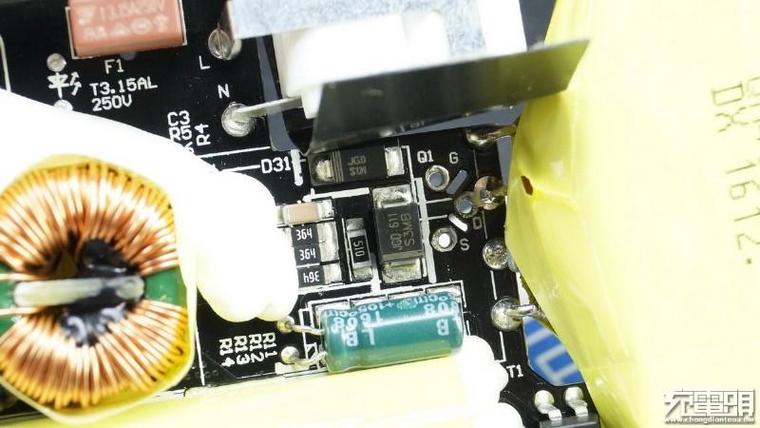

拆除掉主開關管露出的部分電路。

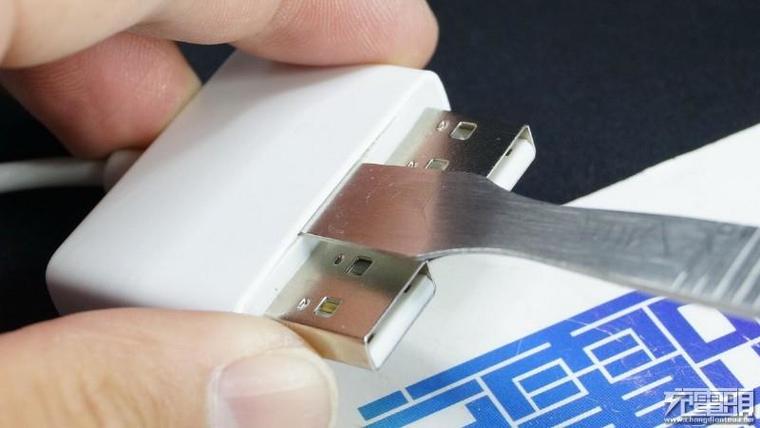

雙U電腦適配線拆解從這個縫隙下手，使用金屬撬棒一插到底。

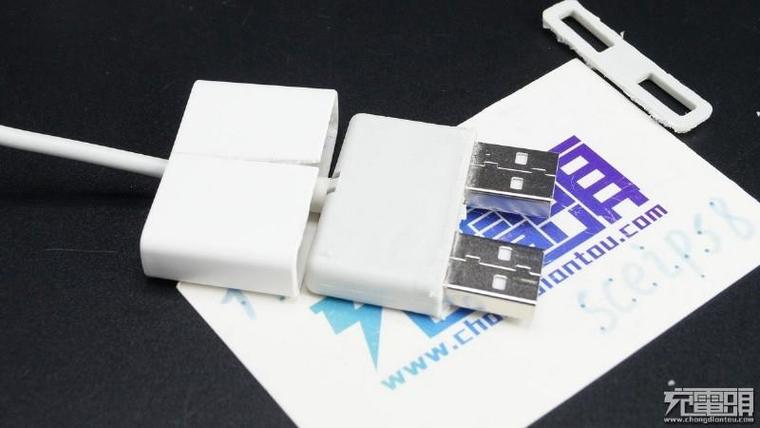

脫下雙U電腦適配線的小內褲。

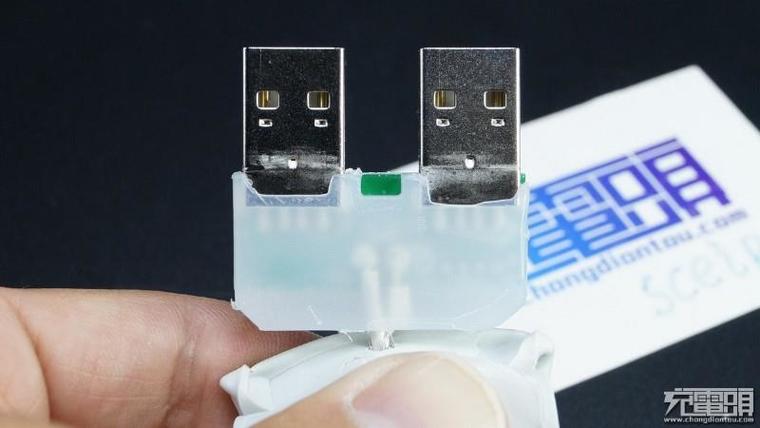

雙U電腦適配線內部一體式封膠，只能破壞外殼將其內部電路取出。

除去封膠內部竟然還有膠水。內部電路正反面透過膠水可以看出電路比較簡單元件數量不多，猜測這里的電路只是負責識別的。

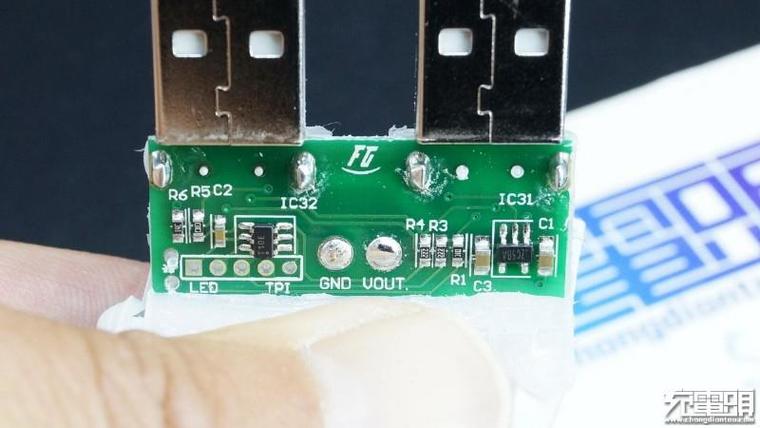

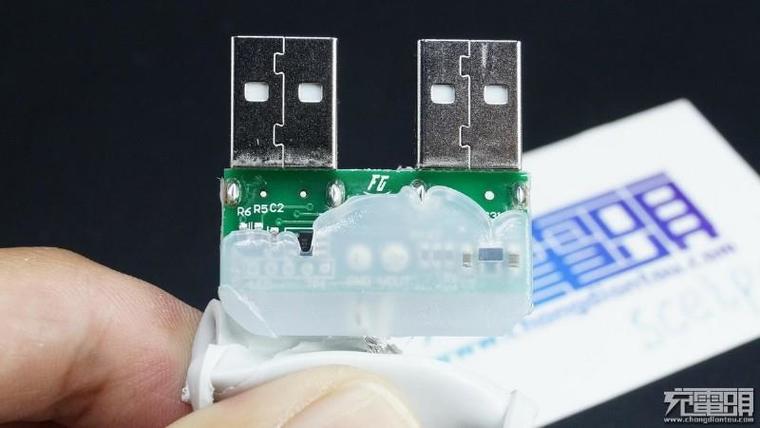

雙U電腦適配線的電路部分。

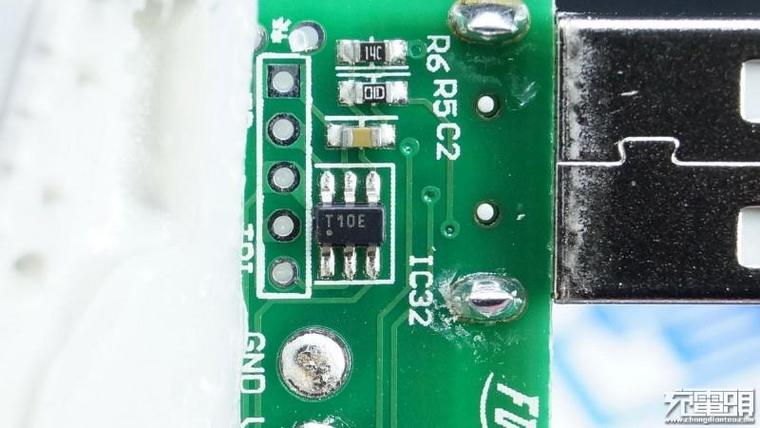

型號T10E的IC，從針腳空位來看他還負責控制電源工作指示燈。

型號ZC5BA的IC，負責雙U電腦適配線的識別輸出。

猶抱琵琶半遮面。

青米充電站繼續沿用之前的設計風格，以灰白色為主，簡約而又大氣。內部做工也十分優秀，層層包裹式的結構，也給本次拆解帶來諸多不便。

超大功率輸出必然會伴隨著發熱等問題，在夏日使用機身溫度較高在所難免，因此推薦放置在通風的環境下。

但是這并不影響它成為一款優秀的充電站：65W功率，五口全部支持QC2.0輸出，并且兩路交叉后支持筆記本充電，市面上極為少見。

更為用戶驚喜的是，它小巧的體積為外出攜帶提供了諸多方便，一個充電站就能同時解決筆記本和手機充電的新穎設計，給發燒友帶來了更多新鮮有趣的使用體驗。
